Стационарный тепловизор PYROVIEW 380L с защитой
Стационарная инфракрасная камера PYROVIEW 380L с промышленной защитой корпуса для управления и мониторинга технологического процесса, контроля качества, обнаружения пожара и измерений при НИОКР. - Измерение температуры от -20 °C до 500 °C в различных спектрах частот - Неохлаждаемый микроболометр с разрешением 384 х 288 пикселей - Алюминиевый корпус compact IP65 с возможностью водяного охлаждения и воздушной продувки - Частота измерения 50 кадровов в секунду
PYROVIEW 380L с защитой - неохлаждаемая инфракрасная камера для работы в диапазоне 8 – 14 мкм
Производитель: DIAS Infrared GMBH
Гарантия: 18 месяцев
Особенности
- Точное бесконтактное измерение температуры от -20 °C до 500 °C
- Частота измерения 50 кадров в секунду
- Неохлаждаемый микроболометр с разрешением 384 х 288 пикселей
- Прочный промышленный корпус (IP65) для работы в неблагоприятных с возможностью водяного охлаждения и воздушной продувки
- Фокусировка оптики вручную или при помощи привода
- Получение данных в реальном времени через Fast Ethernet, по запросу волоконная оптика
- Возможность автономной работы без компьютера
- Сигнализация и мониторинг пороговых значений
- Измерения запускаются триггерами
- Широкий динамический диапазон и 16-битный аналого-цифровой
- Заказные системные решения с измененным аппаратным и программным обеспечением
Описание и применения
Камера PYROVIEW 380L protection обеспечивает мгновенное бесконтактное измерение температурных распределений на плоскости с высоким тепловым и пространственным разрешением. Камера разработана специально для длительного использования в неблагоприятных промышленных условиях.
PYROVIEW 380L protection обычно используется для управления и мониторинга технологического процесса, контроля качества, обнаружения пожара и измерений при НИОКР.
Программное обеспечение

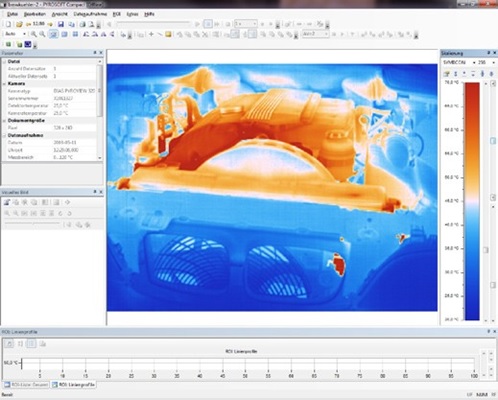

Мощное программное обеспечение PYROSOFT для Windows® позволяет управлять камерой и записывать, просматривать, обрабатывать и хранить измеренные данные.
Отличительные особенности:
- Запись данных в реальном времени
- Определение зон и мониторинг пороговых значений тревоги
- Анализ тенденций
- Экспорт данных (текст, изображение, видео)
- Поддержка интерфейсов технологического процесса, например, Profibus, аналоговые и цифровые входы/выходы и другое
Интерфейс программирования (Windows®-DLL) присутствует в целях системной интеграции.
Технические характеристики
| Спектральный диапазон | 8 – 14 мкм |
| Диапазоны температуры1 | диапазон 1: от -20 °C до 120 °C, диапазон 2: от 0 °C до 500 °C |
| Датчик | неохлаждаемый микроболометр (384 х 288 пикселей) |
| Объектив1,4 |
30° × 23°, расстояние измерения > 20 см, пространственное разрешение 1,4 мрад по запросу 90° × 74°, расстояние измерения > 20 см, пространственное разрешение 4,1 мрад, по запросу 60° × 47°, расстояние измерения > 20 см, пространственное разрешение 2,7 мрад, по запросу 44° × 34°, расстояние измерения > 20 см, пространственное разрешение 2,0 мрад, по запросу 22° × 16°, расстояние измерения > 20 см, пространственное разрешение 1,0 мрад, по запросу макро 60 мкм |
| Погрешность измерения3 | 2 K (температура объекта |
| ЭШРТ2,3 | |
| Частота измерения5 | внутренняя 50 Гц, выбираемая: 50 Гц, 25 Гц, 12,5 Гц, ... |
| Время отклика | внутреннее 40 мс, выбираемое: 2 / частота измерения |
| Интерфейсы | Gigabit Ethernet (в реальном времени, 50 Гц) |
| Цифровые входы | 2 цифровых входа с гальванической развязкой (триггер) |
| Цифровые выходы | 2 цифровых выхода с гальванической развязкой (сигнализация) |
| Разъемы | круглый штепсельный разъём HR10A (12 выводов, питание, цифровые входы и выходы), круглый штепсельный разъём М12А (Ethernet) |
| Питание | 12 – 36 В пост. тока, тип. 10 ВА |
| Масса | около 4,2 кг |
| Корпус | защищенный промышленный корпус (IP 65), нержавеющая сталь, с воздушной продувкой и водяным охлаждением, диаметр 110 мм длина 280 мм, с механическим монтажом и разъемами |
| Рабочая температура камеры | от -10 °C до 50 °C (без водяного охлаждения), от -25 °C до 150 °C (с водяным охлаждением) |
| Условия хранения | от -20 °C до 70 °C, макс. отн. влажность 95 % |
| Программное обеспечение | ПО для управления и отображения PYROSOFT для Windows®, заказные модификации по запросу |
1 Имеются другие варианты.
2 Эквивалентная шуму разница температур.
3 Данные для абсолютно черного тела и температуры окружающей среды 25 °C.
4 Фокусировка оптики вручную или при помощи привода
5 Доступна экспортная версия с частотой

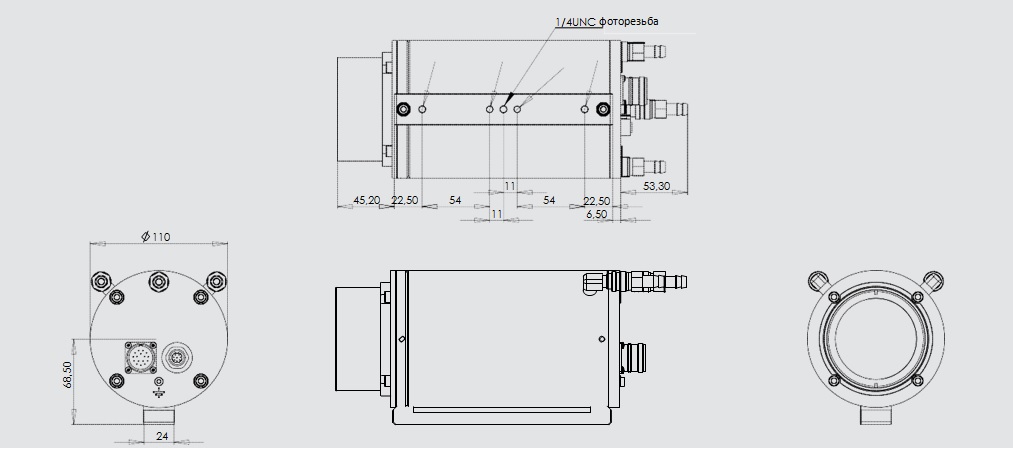

Габаритные размеры тепловизора PYROVIEW 380L protection
