Тепловизор PYROVIEW 640N compact+
Инфракрасная камера PYROVIEW 640N compact+ предлагает бесконтактное измерение температуры в диапазонах высоких температур.
- Измерение температуры в диапазоне от 600 °C до 1500 °C, дополнительные до 2500 °C
- Спектр частот 0.8 µm до 1.1 µm
- Высоко-динамическая мотрица с 640 × 480 пикселов
- Жесткий алюминиевый компактный корпус
PYROVIEW 640N compact+ - инфракрасная камера для измерения высоких температур в диапазоне 0,8 – 1,1 мкм
Тип оборудования: стационарный тепловизор
Производитель: DIAS Infrared GMBH, Германия
Особенности
- Широкий диапазон непрерывных измерений от 600 °C до 1500 °C
- Частота измерения 25 кадров в секунду
- Матрица 2D Si CMOS с широким динамическим диапазоном и разрешением 640 х 480 пикселей
- Прочный компактный алюминиевый корпус
- Вариант монтажа в зонде камеры сгорания с охлаждением
- Получение данных в реальном времени через Fast Ethernet
- Возможность автономной работы без компьютера
- Измерения запускаются триггерами
- Сигнализация и мониторинг пороговых значений
- Заказные системные решения с измененным аппаратным и программным обеспечением
Описание и применения
Камера PYROVIEW 640N compact+ обеспечивает бесконтактное измерение температурных распределений на плоскости с высоким динамическим и пространственным разрешением. Камера разработана специально для длительного использования в неблагоприятных промышленных условиях.
К типовым применениям камеры PYROVIEW 640N compact+ относятся измерения высоких температур при контроле и мониторинге производственного процесса, а также контроль качества в металлургической, стекольной и цементной промышленностях.
Программное обеспечение

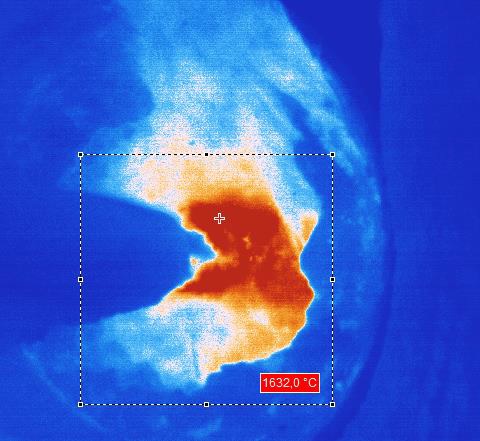

Мощное программное обеспечение PYROSOFT для Windows® позволяет управлять камерой и записывать, просматривать, обрабатывать и хранить измеренные данные.
Отличительные особенности ПО PYROSOFT:
- Запись данных в реальном времени
- Определение зон и мониторинг пороговых значений тревоги
- Анализ тенденций
- Экспорт данных (текст, изображение, видео)
- Контроль процесса по шине PROFIBUS, аналоговые и цифровые входы, выходы и прочие интерфейсы
В целях системной интеграции имеется интерфейс программирования (Windows ®-DLL).
Технические характеристики
|
Спектральный диапазон |
0,8 – 1,1 мкм |
|
Диапазон измерения температуры1 |
от 600 °C до 1500 °C |
|
Датчик |
Матрица 2D Si CMOS с широким динамическим диапазоном и разрешением 640 х 480 пикселей |
|
Объектив1 |
32° × 24°, пространственное разрешение 0,9 мрад по запросу 46° × 35°, пространственное разрешение 1,3 мрад, по запросу 23° × 17°, пространственное разрешение 0,6 мрад, по запросу 17° × 13°, пространственное разрешение 0,5 мрад, по запросу 11° × 8°, пространственное разрешение 0,3 мрад, по запросу объектив бороскопа 71° × 55°, пространственное разрешение 1,9 мрад (PYROINC 640N) |
|
Погрешность измерения2 |
2 % от измеренного значения в °C (температура предмета |
|
Эквивалентная шуму разница температур2 |
|
|
Частота измерений |
внутренняя 25 Гц, выбираемая: 25 Гц, 12,5 Гц, 6,25 Гц, ... |
|
Время срабатывания |
внутреннее 80 мс, выбираемое: 2 / частота измерения |
|
Интерфейсы |
Fast Ethernet (в реальном времени, 25 Гц) |
|
Цифровые входы |
2 цифровых входа с гальванической развязкой (триггер) |
|
Цифровые выходы |
2 цифровых выхода с гальванической развязкой (сигнализация) |
|
Разъемы3 |
круглый штепсельный разъём HR10A (12 выводов, питание, цифровые входы и выходы), круглый штепсельный разъём М12А (Ethernet) |
|
Электропитание |
12 – 36 В пост. тока, тип. 7 ВА |
|
Корпус |
65 мм (Ш) × 160 мм (Г) × 79 мм (В) (компактный алюминиевый корпус камеры без линзы) по запросу всепогодный корпус или объектив печного зонда с охлаждающей рубашкой (IP 65), включая модуль отвода, устройство защиты от закрывания, шкаф управления и питания (PYROINC 640N) |
|
Рабочая температура камеры |
от -10 °C до 50 °C (без водяного охлаждения), от -25 °C до 150 °C (с водяным охлаждением) |
|
Условия хранения |
от -20 °C до 70 °C, отн. влажность 95 % макс. |
|
Программное обеспечение |
Программное обеспечение для управления и отображения PYROSOFT для Windows®, заказные модификации по запросу |
1 Имеются другие варианты.
2 Данные для абсолютно черного тела и температуры окружающей среды 25 °C.
3 С 1000 °C дополнительное увеличение температуры объекта на 0,75% каждые 100 K.
4 Дополнительное увеличение температуры объекта на 0,75% каждые 100 K.

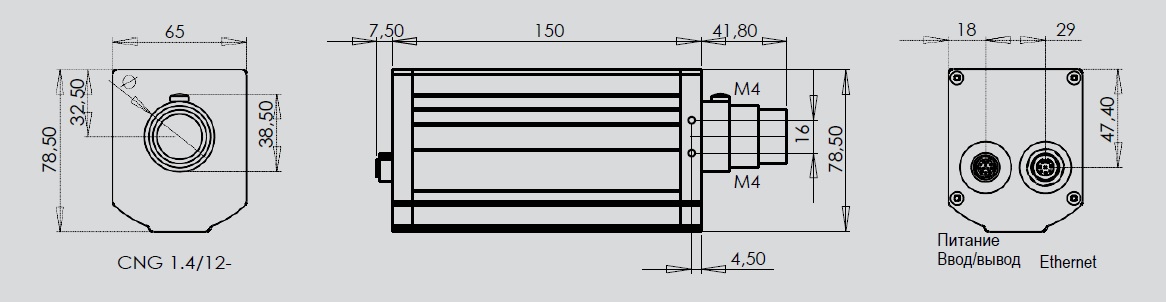

Габаритные размеры инфракрасной камеры PYROVIEW 640N compact+
*Технические характеристики и комплект поставки ИК камеры могут быть изменены производителем без предварительного уведомления.
