USIP 40
Ультразвуковой многоканальный дефектоскоп USIP 40 предлагает полный функциональный ряд одно- и многоканальной ультразвуковой дефектоскопии с компьютерным обеспечением.
Соединение с ультразвуковой частью системы контроля осуществляется через высокоскоростную локальную сеть Ethernet, что позволяет отдельно размещать ультразвуковую и оперативную секции. Оболочки и корпуса различной конфигурации и формы обеспечивают соответствие окружающим условиям.
Благодаря активному использованию систем цифровой обработки сигналов (DSP и FPGA), важнейшие функции USIP 40 являются чисто цифровыми и поэтому могут воспроизводиться. Поправки, представление А-развертки и оценка рассчитываются и поэтому USIP 40 превосходит аналоговые системы.
В рабочем режиме „Выявление дефектов“ имеется четыре независимых друг от друга и регулируемых строб-импульса. Кроме того, строб-импульс 1 может также использоваться для выделения импульса от поверхности при иммерсионном контроле. Отображение данных осуществляется в реальном времени. Многочисленные функциональные возможности обеспечивают высокую скорость тестирования даже при неблагоприятных внешних условиях.
В рабочем режиме «Толщина стенки» строб-импульсы используются для быстрой выверки измерений фланговых эхо- сигналов, пика нулевого перехода положительной или отрицательной полуволны.
Прямое соединение позиционных генераторов облегчает эксплуатацию проверочных систем формирования изображения. Дефектоскоп USIP 40 производит уплотнение данных ультразвукового исследования на координатной сетке пути, и в связи с этим облегчает точное отображение результатов контроля.
Прикладное программное обеспечение работает на базе высокоэффективной операционной системы WINDOWS XP. Удобный для пользователя интерфейс с подробной интерактивной справкой помощи позволяет пользователю в полной мере и очень быстро понять функциональные возможности USIP 4.
Большое количество проверок гарантирует самую высокую надежность и точность получаемых данных. Среди прочего, дефектоскоп USIP 40 проверяется в соответствии со следующими стандартами:
- ультразвуковой стандарт EN 12668/1
- температура IEC 68-3-1 Aa. Bb
- климат IEC 68-2-30 Db
- вибрация IEC 68-2-6 Fc
- ударная нагрузка IEC 68-2-27 Ea
- герметичность IEC 68-2-27 Ea
- электромагнитная совместимость EMC G93/68 EWG
- нормы по низкому напряжению 73/23 EWG
Основные характеристики:
• получение и регистрация данных синхронизированы с длиной детали
• функция смещения датчиков
• обнаружение аналогового и ТТЛ-сигнала
• отображение данных цветными полосами, различимыми по цвету
• интерактивный анализ длины дефекта и частот
• соединение различных каналов для обнаружения совмещенных дефектов
• экранное изображение, легко приспосабливаемое под пользователя

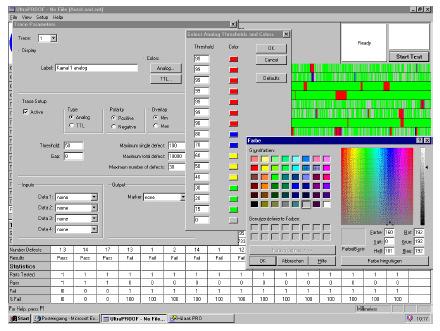

Данная иллюстрация взята из приложения регистрации данных, составляющего 2 аналоговых и 2 цифровых канала. Пользователь может вставить логотип в растровую форму. Заголовки и легенды каналов легко выбираются. Движущаяся шкала под штриховым индикатором позволяет точно идентифицировать местоположение дефектов. Участок внизу экрана зарезервирован для оперативных функций оценки, таких как:
• Отдельные дефекты: Места, где пороговые значения дефектов неоднократно превышаются, отображаются в виде синхронизированных блоков пути (т.е. в виде 1-мм шагов, если используется миллиметровая схема дискретизации цикла). Если длина дефекта превышает установленное предельное значение, проверяемый образец маркируется как несоответствующий требованиям (обозначение NO GO).
• Суммирование длины дефектов: Все обнаруженные в отдельном образце дефекты обобщаются. Если длина дефекта превышает установленное предельное значение, проверяемый образец маркируется как несоответствующий требованиям (обозначение NO GO).
• Количество дефектов: В данной функции суммируется количество обнаруженных отдельных дефектов вне зависимости от их длины. Количество отдельных дефектов затем проверяется на предмет соответствия при помощи функции контроля допуска.
• Наложение: Если дефекты на разных каналах обнаруживаются в одном и том же месте образца, они оцениваются вместе.

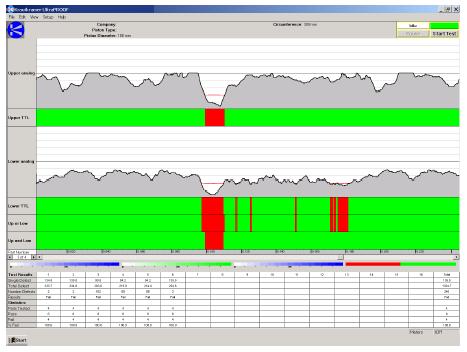

На данной иллюстрации показано диаграммы и интенсивность цветов.
Аналоговые каналы отображаются с использованием до 16 выбираемых цветовых оттенков. Критерии оценки и вывода могут определяться отдельно для каждого канала.
В цифровых каналах пользователь может выбирать предпочтительный цвет, порог и настройки полярности.

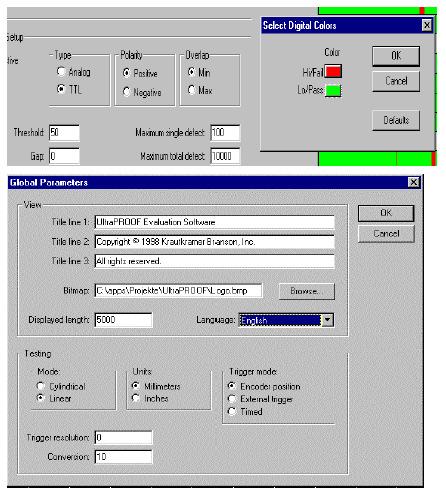

Основные настройки контроля, такие как заголовки, логотип, отображаемая общая длина, выбор языка и условия запуска устанавливаются на участке экрана, показанном сбоку.
|
Число каналов |
2,5 или 10 с максимальным числом уплотненных тактов до 20 |
|
Частота повторяемости импульсов системы |
4 Гц |
|
Частота повторяемости импульсов канала |
РRFканал = PRFсист./число тактов |
|
Генератор |
|
|
Напряжение |
100 в, 400 в |
|
Зарядный конденсатор |
1 нФ, 220 пФ |
|
Длительность фронта |
|
|
Демпфирование |
50 Ом, 1 кОм |
|
Двойной режим |
Вкл. / Выкл. |
|
Усилитель |
|
|
Диапазон частот |
0,2 МГц - 30 МГц (-3дБ) |
|
Узкополосный фильтр |
1 МГц, 2,25 МГц, 5 МГц, 10 МГц, 15 МГц (f0) |
|
Широкополосный фильтр |
0,2-30 МГц, 10-30 МГц, 1-10 МГц (- 3дБ) |
|
Коэффициент усиления |
110 дБ с шагом 0,5 дБ |
|
Точная настройка |
1 дБ за 10 шагов |
|
Отсечка |
0 – 80% высоты экрана |
|
ВРЧ |
44 дБ при 12 дБ/мкс, 16 опорных точек на такт |
|
Подавление донного эхо- сигнала задней стенки |
Более широкий динамический диапазон обеспечивается за счет параллельного усилителя |
|
ВЧ аналоговый выход |
1В при 50 Ом |
|
Детектирование |
По полной волне, по положительной или отрицательной полуволне, по ВЧ- сигналу |
|
Скорость звука |
500-20000 м/сек |
|
Внимание! Все приведенные в мм данные относятся к скрости звука 5920 м/сек. |
|
|
Частота квантования |
400 MГц в реальном времени, 9 бит |
|
Дисплей |
|
|
Размеры экрана (корпус и сам прибор) |
12,1" TFT-SVGA (600x800) |
|
А-развертка |
512 или 1024 пикселей |
|
Диапазон |
От 1 мм до 15 м с шагом 0,1 мм |
|
Старт |
От -10 мм до 15 м с шагом 0,1 мм |
|
Запуск дисплея |
Начальный импульс, эхо-сигнал интерфейса |
|
Память одномерной эхографии (А-развертка) |
Хранение и активное наложение А- развертки |
|
Каналы дисплея |
С одного или разных циклов можно открыть максимум 2 независимых окна А-развертки |
|
Оценочные строб-импульсы, регулируемые отдельно для каждого цикла |
|
|
Отображение строб-импульсов |
Полосы показывают начало, ширину и порог |
|
Количество |
4 оценочных строб-импульса, один из них для выделения импульса от поверхности при иммерсионном контроле |
|
Пороги |
1 на строб-импульс, совпадение или антисовпадение |
|
Помехозащита |
Счетчик 1-16 |
|
Пуск |
Начальный импульс, эхо-сигнал интерфейса |
|
Диапазон |
От 0,1 мм до 15 м с шагом 0,1 мм |
|
Старт |
От 0 мм до 15 м с шагом 0,1 мм |
|
Оценка |
|
|
Разрешение - амплитуда |
0,5% от диапазона дисплея |
|
Разрешение - толщина стенки |
2,5 наносекунд, что соответствует 0,007 мм |
|
Измерение между |
-начальным импульсом и строб- импульсами А, В или С - эхо-сигналом интерфейса и строб-импульсами А, В или С - строб-импульсом А и В |
|
Начало/остановка с |
- Нулевой переход - выбор фазы не зависит от начала /остановки - фланговый эхо-сигнал - пик эхо-сигнала |
|
Индикатор допуска |
3 значения толщины стенки, минимум и максимум на цикл |
|
Вывод данных |
|
|
Значение измерения |
Максимальная амплитуда Минимальная / максимальная толщина стенки |
|
Сигналы тревоги |
Порог, минимальная / максимальная толщина стенки |
|
Вывод аналогового сигнала |
|
|
Число |
10, независимо для цикла и значения (реальное / минимальное / максимальное) программируется |
|
Толщина стенки |
0-10 В, разрешение 12 бит |
|
Амплитуда эхо-сигнала |
0-10 В, разрешение 12 бит |
|
Вывод сигналов тревоги |
|
|
Число |
16, независимо для цикла и порога-программируется |
|
Порог дефекта |
ТТЛ, совпадение /антисовпадение |
|
Индикатор допуска по толщины стенки |
TTЛ, меньше или больше диапазона толщине стенки |
|
Вывод данных контроля |
|
|
Количество вводов |
4, независимо для каждого проверочного канала - программируется |
|
Ввод данных с кодового датчика |
|
|
Число |
3 квадратуры или импульса/направления, уплотнение данных ультразвукового исследования на координатной сетке пути |
|
Параметры, которые можно менять от цикла циклу |
коэффициент усиления частотный фильтр начало строб-импульса, ширина, порог выборка подавление начало изображения и размер счетчик помехозащиты ВРЧ DAC-кривая Режим измерения толщины стенки |
|
Питание |
85 В – 265 В переменного тока |
|
Потребляемая мощность |
|
|
Стойка |
40 Вт |
|
Коробка |
24 Вт |
|
Прибор |
40 Вт |
|
Температура хранения |
-20 °C ... +60 °C |
|
Рабочая температура |
0 °C ... 40 °C |
|
Размеры (ВхШхГ) |
|
|
Стойка |
310мм (7 уровней высоты) х 450 мм х 375 мм |
|
Коробка |
132 мм (3 уровня высоты) х 450 мм х 430 мм |
|
Прибор |
380 мм х 380 мм х 150 мм |
|
Вес |
|
|
Стойка |
16,5 кг |
|
Коробка |
7 кг |
|
Прибор |
6,5 кг |
|
Соединения |
|
|
Стойка и ящик |
|
|
Датчики |
Lemo 00 или BNC |
|
ВЧ выход |
Lemo 00 |
|
Ввод - вывод 1 |
штепсельная вилка SUB D 37 |
|
Ввод - вывод 2 |
штепсельная вилка SUB D 25 |
|
Синхр. |
штепсельная вилка SUB D 9 |
|
Стойка |
|
|
Мышка |
PS2/USB |
|
Клавиатура |
PS2/USB |
|
Последовательный интерфейс USB 1 и USB 2 |
штепсельная вилка SUB D 9 |
|
Внешний монитор стойки и прибора |
штепсельная вилка SUB D 15 |
