Ультразвуковой лазерный многофункциональный дефектоскоп УДЛ-2М

УДМ-2М предназначен для решения следующих задач:

• дефектоскопия образцов и изделий из композитных материалов (определение характера дефектов и глубины их залегания в материале);

• оценка остаточного ресурса композитных материалов, определение пористости структуры композитов;

• диагностика качества адгезии и толщины склейки слоистых структур;

• структуроскопия металлов и сплавов, определение остаточных напряжений;

• диагностика качества сварных швов металлов и сплавов, оценка глубины зоны термического влияния;

• исследование влияния зернистости и пористости металлов и сплавов;

• определение упругих модулей на малой базе

Преимущества УДМ-2М в сравнении с существующими коммерческими ультразвуковыми дефектоскопами:

• возможность проведения дефектоскопии материалов с высоким коэффициентом затухания ультразвука (графито-эпоксидные и стеклопластиковые композиты) при толщине образцов или изделий до десятков мм;

• высокое пространственное разрешение дефектов по глубине образца или изделий (0,1-0,3 мм) при практическом отсутствии мертвой зоны;

• возможность проведения структуроскопии и диагностики усталостных изменений материалов в процессе эксплуатации изделий

Контактный лазерно-ультразвуковой метод основан на:

-лазерном возбуждении широкополосных акустических сигналов в специально разработанном оптико-акустическом преобразователе;

-облучение исследуемой среды этими импульсами,

-распространении акустических сигналов вглубь образца и отражении или рассеянии акустических сигналов на дефектах структуры материала;

-пьезорегистрации обратно рассеянных на дефектах акустических сигналов при помощи пьезоприемника;

-анализе зарегистрированных сигналов

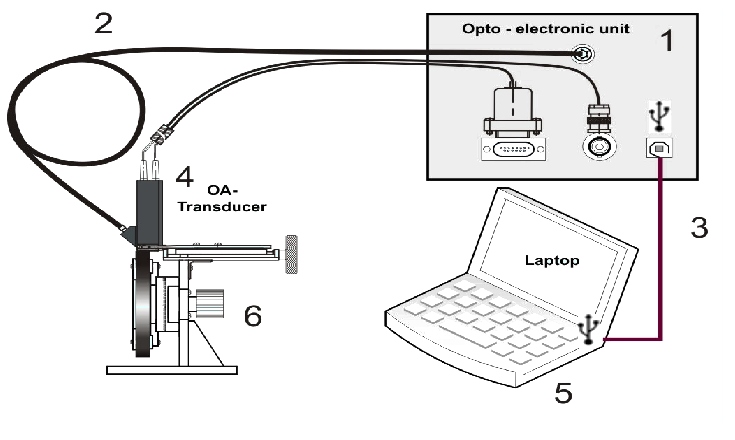

Лазерно-ультразвуковой дефектоскоп УДЛ-2М состоит из следующих основных частей: 1 - оптоэлектронный блок, 2- оптоволоконный кабель, 5 - информационно-измерительный комплекс, 3- соединительный кабель связи портов USB 2.0, 4- ОА-генератор.

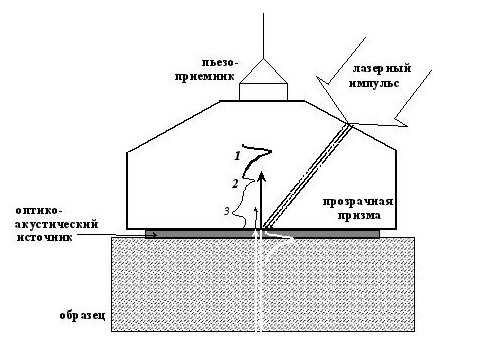

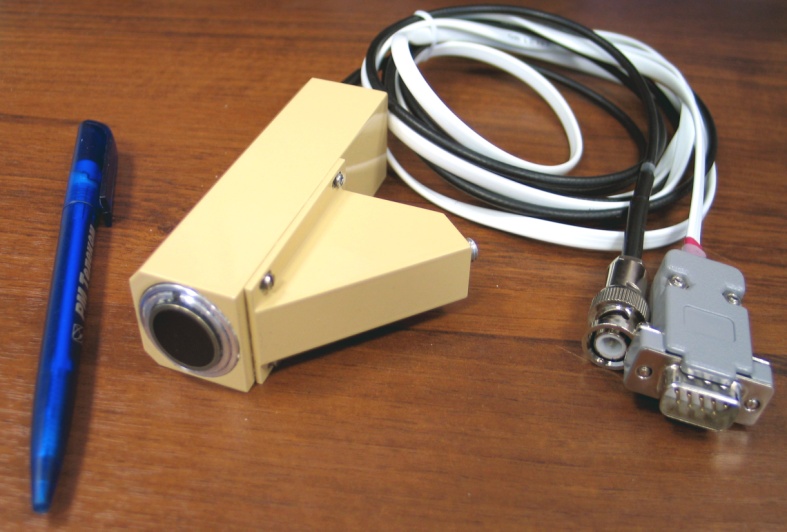

Схема оптико-акустический преобразователя ПЛУ-6П-01 приведена на рисунке 1. Внешний вид преобразователя приведен на рисунке 2.

Выходная поверхность этого преобразователя является плоской, что позволяет осуществлять акустический контакт преобразователя и тыльной поверхности шва. Сканирование преобразователя осуществлялось вдоль и поперек шва. При использовании иммерсионной ванны преобразователь ПЛУ-6П-01 позволяет исследовать также и лицевую поверхность шва. Диаметр пучка в этом преобразователе составляет примерно 3 мм, что сравнимо с размерами сканируемого объекта. Поэтому детальная структура шва практически не проявляется при зондировании его плоским ультразвуковым пучком.

В базовый комплект поставки Ультразвукового дефектоскопа лазерного (модель УДЛ-2М) входят:
