Ультразвуковой измеритель напряжения и усилия зажима резьбовых соединений BoltMike
BoltMike ультразвуковой измеритель напряжения и усилия зажима резьбовых соединений с большим и ярким дисплеем. Быстрая калибровка и настройка, автоматическая компенсация температурных изменений. Диапазон контролируемых длин болтов: от 19 до 6350 мм.
Тип оборудования: измеритель напряжения резьбовых соединений
Производитель: Krautkramer, Германия
Серия: BoltMike
Модели: BoltMike III
Описание: ультразвуковой прибор для измерения напряжения и усилия затяжки в резьбовых соединениях
Гарантия на толщиномер BoltMike: 2 года.
Назначение прибора:
BoltMike III - ультразвуковой измеритель напряжения и усилия затяжки в резьбовых соединениях имеет большой, яркий и удобный для просмотра дисплей, быструю настройку и калибровку, автоматическую температурную компенсацию, повторяемость результатов и точное измерение напряжений в болтовых соединениях. Может применяться в различных отраслях промышленности.
Области применения BoltMike:
- Аэрокосмическая - Контроль усилий затяжки болтов в двигателях и стойках шасси.
- Автомобильная - Проверка затяжки болтов головки блока цилиндров, подшипниковых узлов а также для проверки динамометрических инструментов.
- Прессовое оборудование - Измерение удлинения стягивающих шпилек и прутков
- Энергетика - Определения напряжений в силовых креплениях и проверка степени затяжки болтов фланцевых соединений.
Ультразвуковой измеритель напряжения BoltMike обладает следующими особенностями:
- Одновременное отображение зажимного усилия, напряжения и удлинения в резьбовом соединении
- 40 часов непрерывной работы от пяти стандартных батарей типа АА
- ЖК-дисплей с высоким разрешением качества VGA позволяет контролировать сигнал и оптимизировать местоположение датчика
- Крупные цифры и специальные индикаторы обеспечивают быстрое проведение контроля
- Автоматическая температурная компенсация
- Встроенный блок установки нуля позволяет легко калибровать датчики при замене
- Регрессионный анализ для калибровки прибора на материал пользователя
- Программное обеспечение под Windows для загрузки результатов измерений, ваывода отчетов и загрузки параметров тестирования
- Вывод отчетов непосредственно на принтер
Технические характеристики:
|
Диапазон контролируемых длин болтов |
от 19 мм до 6350 мм |
|
Дисплей |
Графический жидкокристаллический 96 х 71 мм с регулируемой контрастностью и подсветкой. Четыре уровня увеличения. Разрешение 320 х 240 пикселей |
|
Корпус |
Ударопрочный пластиковый |
|
Клавиатура |
Герметичная |
|
Программное обеспечение |
StressWare ( Windows 95/98/ ME / NT /200). Загрузка результатов измерений в компьютер, создание отчетов, загрузка параметров тестирования |
|
Две методики измерения |
1. по промежутку времени между зондирующим и первым отраженным импульсом 2. по промежутку времени между многократно отраженными импульсами (для коротких болтов) |
|
Интерфейс |
Стандартный интерфейс RS -232 |
|
Единицы измерений |
Усилие, напряжение и удлинение в английских либо метрических единицах |
|
Питание |
5 щелочных или NiCd аккумулятора типа "АА" либо сеть 220 В |
|
Время непрерывной работы |
40 часов без подсветки |
|
Габаритные размеры |
191 х 140 х 56 мм |
|
Масса |
1,14 кг с батареями |

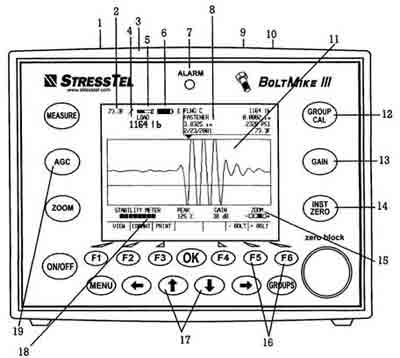

- Разъем для подключения датчика температуры
- Значение температуры
- Разъем для подключения преобразователя
- Измеренное значение (Усилие, напряжение или удлинение)
- Индикатор акустического контакта
- Индикатор заряда батареи
- Индикатор режима Alarm
- Окно измерений
- Разъем интерфейса RS 232
- Гнездо подключения блока питания
- Измерительный сигнал
- Кнопка пользовательских калибровок
- Регулировка усиления
- Настройка нуля
- Индикатор увеличения
- Клавиши параметров болта
- Клавиши перемещения
- Индикатор стабильности
- Автоматическая регулировка усиления
BoltMike III и блок питания StressTel соответствуют требованиям международного стандарта качества ISO 9001. BoltMike III и все его части за исключением батарей, преобразователей и кабелей имеют двухлетнюю гарантию.
