Ультразвуковой дефектоскоп УД9812 "Уралец"

Отличительные особенности и преимущества

• Полностью цифровая обработка сигналов: ВЧ фильтрация, детектирование, сглаживание, отсечка шумов, ВРЧ и измерение характеристик эхосигналов.
• Точность измерения времени задержки сигналов ±0,006 мкс.
• Поддержка любых согласованных ПЭП с частотой от 0,6 до 12 МГц.
• Два режима работы: настройка и контроль.
• Интуитивно понятный оконный пользовательский интерфейс со встроенной справочной системой.
• Энергонезависимая память для записи настроек прибора и результатов контроля.
• Поддержка текстовых и голосовых комментарий к данным контроля.
• Содержит комплект ПО для персонального компьютера, которое позволяет транслировать изображение экрана УД9812 на мониторе ПК в реальном времени, создавать отчеты любых форм по УЗК, сохранять А-сканы в файлы (Math-Cad, текстовые и бинарные) для использования их в научно-исследовательских целях.
• Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на настройку остальных

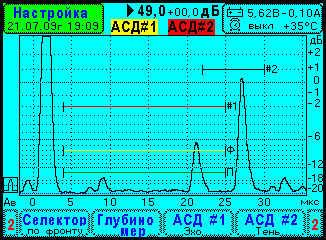

• Два независимых АСД (работают эхо или теневым методом)
• Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности)

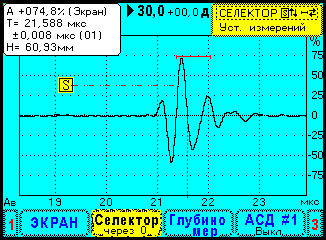

• Измерение параметров задержки эхосигналов производится: по фронту, по пику, по переходу через ноль (режим УЗ толщиномера)
• Два режима отображения сигналов: ВЧ и детектированный
• Два способа настройки глубиномера: табличный и авторасчет (по СОП с зарубками)
• Возможность измерения параметров сигнала в режиме стоп-кадра (заморозки)

• Режим фиксации эхосигнала с наложением текущего сигнала (используется в сложных

  ситуациях различения сигналов от дефектов и ложных сигналов)

• Режим ультразвукового толщиномера с контролем эхосигналов и записью результатов измерений

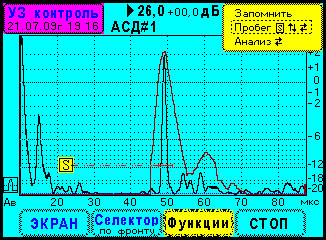

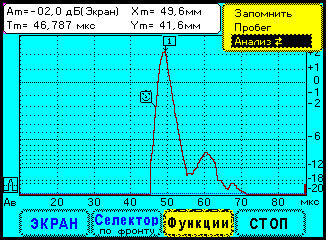

• Функция записи огибающей пробега эхосигнала и определения условных размеров

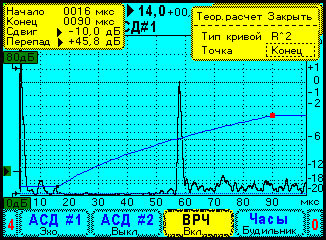

• Два способа настройки ВРЧ: традиционный (по точкам) и теоретический расчет (на основе АРД в дальней зоне)
• Одноконтактный интерфейс для считывания информации ПЭП (тип, номер и параметры ПЭП). Каждый преобразователь, поставляемый в комплекте с дефектоскопом, содержит встроенную микросхему памяти, в которую записан тип ,номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта прибора

• Прибор оснащен часами, календарем, измерителем температуры и измерителем напряжения и тока аккумулятора.
