Ультразвуковой дефектоскоп УД2-102 (УД2-102ВД)

ID:

19014

Артикул:

Производитель:

Ультразвуковой дефектоскоп УД2-102 используется для выявления внутренних дефектов широком ассортименте металлических и неметаллических изделий, для оценки сплошности сварных швов, а также в качестве измерительного прибора.

Может эксплуатироваться в опасных условиях, на высоте и в труднодоступных местах. Повысит производительность и облегчит работу возможность 100 настроек, к тому же результаты контроля можно документировать.

Каталог преобразователей для УЗК от Waygate Technologies

Цена по-запросу

В корзину

Описание
Характеристики

Дефектоскоп УД2-102 относится к семейству «PELENG». Он превосходит аналогичные приборы общего назначения отечественного и зарубежного производства в соотношении цена/эффективность. Данный модельный ряд также представлен комбинированным дефектоскопом УД2-102ВД, который совмещает возможности вихретокового и ультразвукового метода контроля.

Дефектоскоп представлен в версиях:

универсальной (для УД2-102);
нефтегазовой (для УД2-102);
локомотивной и версией метрополитен (для УД2-102 и УД2-102ВД);
вагонной версией ПО (для УД2-102 и УД2-102ВД);
рельсовой версией ПО (для УД2-102 и УД2-102ВД);

а также:
Версия программного обеспечения "Путевые машины" (для УД2-102)
Версия программного обеспечения "Приемочный контроль" (для УД2-102)

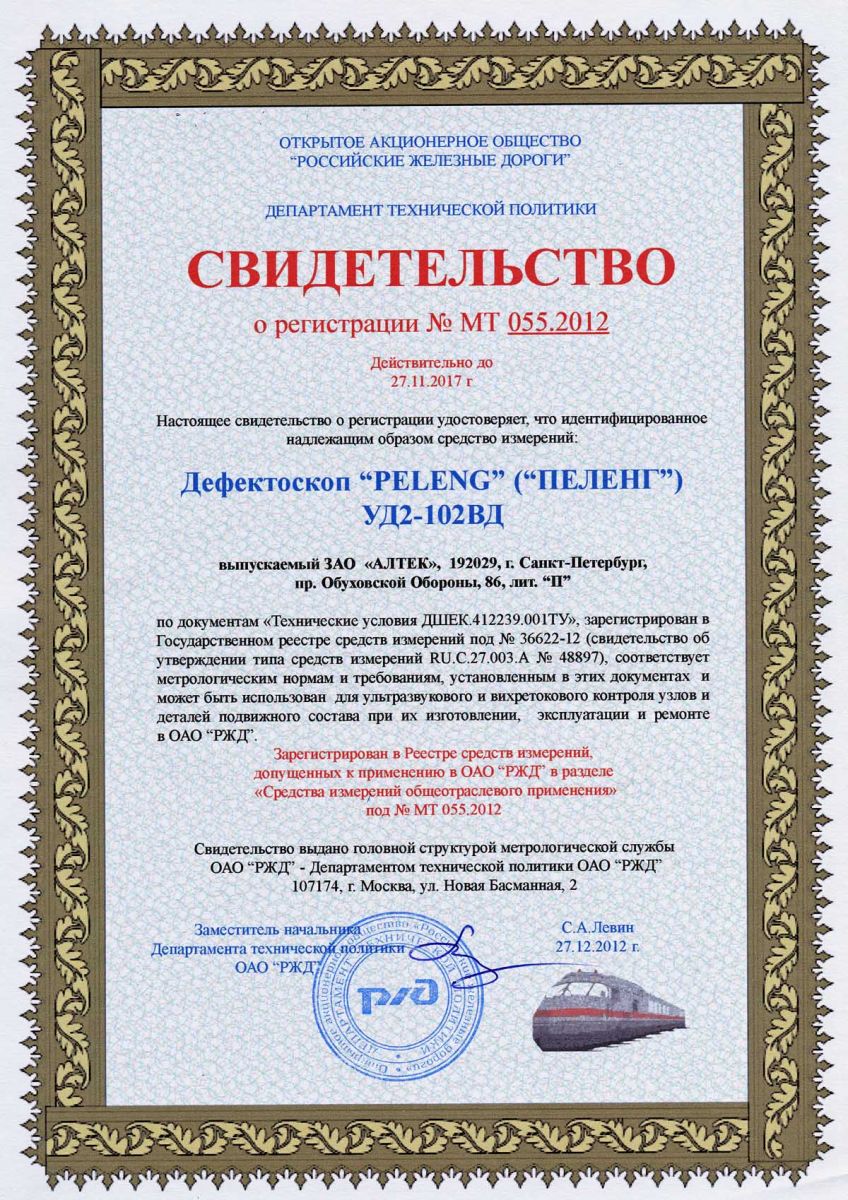

Свидетельство о регистрации РЖД

Методы ультразвукового контроля, реализуемые дефектскопом	эхо
	зеркальный
	зеркально-теневой(ЗТМ)
Количество ультразвуковых каналов	1
Основной индикатор дефектоскопа	экран ЭЛД
Дополнительные индикаторы дефектоскопа	встроенный звуковой индикатор
	светодиод на панели дефектоскопа
Номинальное значение частоты УЗК, МГц
универсальная и нефтегазовая версии	1,25;1,8;2,5;5,0
вагонная, локомотивная версии	0,4; 1,25; 2,5;5,0
рельсовая версия	2,5
Амплитуда электрических колебаний при возбуждении УЗК, В
высокой амплитуды	160
низкой амплитуды	5
Частота следования зондирующих импульсов УЗК, Гц	25 ... 5000
Типы разверток
в режиме ультразвукового контроля	А - развертка
	W -развертка
	В - развертка
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ	0 ... 80
Глубина (амплитуда) ВРЧ, дБ	не более 60
Частота вихретокового контроля, кГц	10 ... 100
Диапазон измерения глубины (для изделий из стали), мм	3 ... 5000
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм	1 … 8850
Длительность А-развертки, мкс
минимальная	12
максимальная	3048
Диапазон рабочих температур окружающего воздуха, 0С	-10 … +50
Масса, кг, не более:	0,72
Габаритные размеры, мм, не более:	140x220x42

На экране представлена информация:

А-развертка с режимами режимы «ОГИБАЮЩАЯ», «ЛУПА» и «СТОП-КАДР»;
W-развертка. Отображается процесс распространения лучей, указываются места расположения дефектов;
В-развертка с визуализацией контролируемого сечения.
