Ультразвуковой дефектоскоп TOPAZ 16 от ZETEC на фазированных решетках
TOPAZ 16 - ультразвуковой дефектоскоп с полностью интегрированными 16 активными каналами фазированных решеток. Имеет при себе встроенное современное программное обеспечение для опытной настройки прибора, что позволяет регулировать практически все параметры канала на фазированных решетках. Данное ПО позволяет использовать метод TODF, что дает данному дефектоскопу большое преимущество.
Прибор способен работать в трех режимах:
-
Стандартная ультразвуковая дефектоскопия;
-
Технология фазированных решеток;
-
Метод TOFD.
Благодаря новейшим инновациям в области программного обеспечения, конструкции и возможностей, ультразвуковой дефектоскоп TOPAZ 16 идеален для наиболее распространенных областей применения, включая:
-
Контроль качества сварных соединений;
-
Контроль коррозии;
-
Ручная дефектоскопия или с помощью энкодера;
-
Инспекция деталей сложной формы и структуры и много другое.
Каталог преобразователей для УЗК от Waygate Technologies
Ультразвуковой дефектоскоп TOPAZ 16
Ультразвуковой дефектоскоп TOPAZ 16 обеспечивает широкий спектр возможностей в компактном корпусе и предлагает широкий спектр функций, в том числе:
-

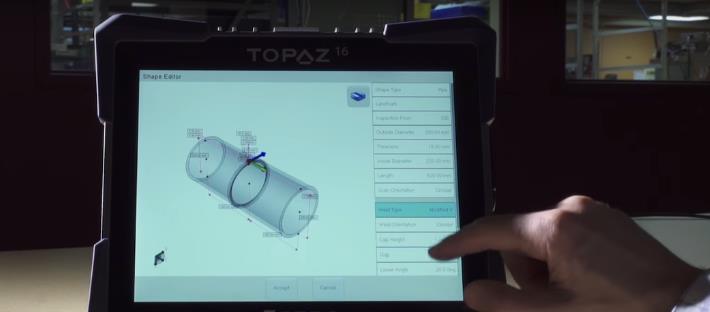

Встроенное программное обеспечение UltraVision® Touch. Одна программная платформа для всех дефектоскопов ZETEC. Она включает в себя такие функции как:

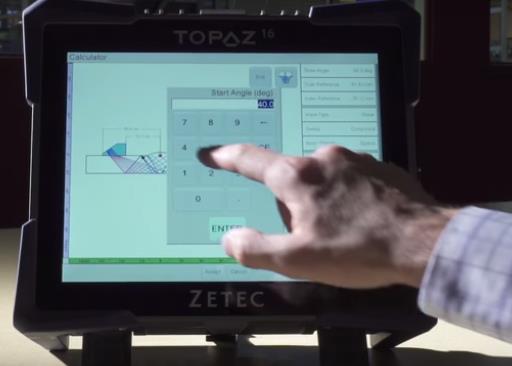

- Встроенный калькулятор фокальных законов с визуальной обработкой параметров. Теперь настройка является наглядной процедурой;
- Встроенные инструменты измерения параметров контроля;
- Интерактивная помощь при работе с инструментами;
- Возможность дистанционного управления с помощь UltraVision Touch;
-
Возможность использовать различные алгоритмы компенсации температуры. TOPAZ сконструирован в соответствии с любыми погодными условиями;
-

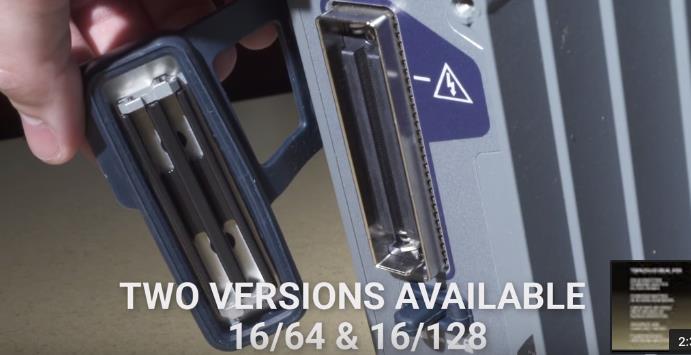

Поддержка различных зондов, конфигурации 16/128, 16/64;
Технические характеристики ультразвукового дефектоскопа TOPAZ 16
|
Параметры |
TOPAZ16 |
|
Размеры |
221*271*120 мм |
|
Вес |
4,54 кг |
|
Дисплей |
10,4 дюйма — 1024*728 пикселей |
|
Работа от батареи |
Да |
|
Интервал рабочих температур |
От 10 до 53оС |
|
Тип разъема канала на ФР |
ZPAC |
|
Разъемы стандартного УЗК |
4 Lemo 00 |
|
USB порты |
3*USB 2.0; USB 3.0 |
|
Видеовыходы |
HDMI, VGA |
|
Разъем для сетевого кабеля |
Подключение интернета |
|
Напряжение питания |
220-240В, 50-60 Гц |
|
Батарея аккумуляторная |
10,8 В, 8 часов работы |
|
Длина зондирующего импульса |
25-500 нс, с шагом в 5 нс |
|
Амплитуда напряжения генератора |
35-75 канал на ФР/50-200 станд. УЗ |
|
ЧПИ |
От 10 Гц до12 кГц |
|
Форма подаваемых импульсов |
Прямоугольные отрицательной полярности |
|
Входной импеданс |
50 Ом |
|
Диапазон усиления |
70 Дб |
|
Полоса пропускания |
500 кГц — 18 МГц |
|
Фильтры |
Аналоговый/цифровой |
|
Частоты |
1; 2; 4; 5; 7,5; 10 МГц |
| Фильтры частотные |
1-5 МГц 1-10 МГц 2-10 МГц 5-10 МГц 5-18 МГц 10-18 МГц |
|
Каналы на ФР |
16/64 или 16/128 |
|
Разрешение |
16 бит |
|
Стробы |
4+1синхронизированный |
|
Автоматическое определение датчика |
Да |
|
Автоматическое определение сканера |
Да |
|
Количество фокальных законов |
256 |
