Ультразвуковой дефектоскоп Phasor CV/DM

ID:

19007

Артикул:

Производитель:

*СНЯТ С ПРОИЗВОДСТВА

Phasor XS CV/DM обеспечивает простой и надежный метод исследования и обнаружения расслоений и коррозии, выявляя точечную коррозию, с отображением максимально информативной картинки и предоставлением цифровых данных о размерах и расположении коррозии. Портативный дефектоскоп с прочным корпусом выдерживает самый тяжелый режим эксплуатации на рабочем участке, пыле- и влагозащита класса IP54.

Каталог преобразователей для УЗК от Waygate Technologies

Цена по-запросу

В корзину

Описание
Характеристики

Особенности:

Автоматическое распознавание подключенного датчика
Высокопроизводительный контроль;

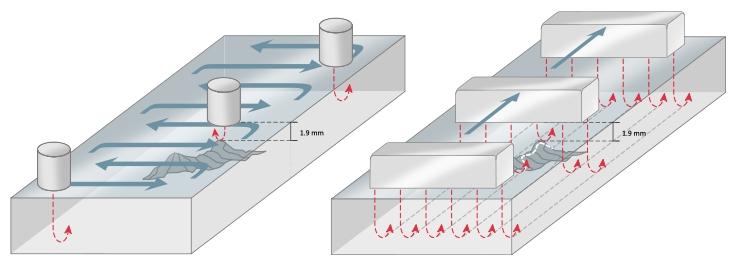

А) Б)

Контроль стандартным Контроль дефектоскопом

толщиномером на фазированных решетках

Возможность получения В-сканов и С-сканов обеспечивает как вид сверху, так и вид сбоку на коррозию;
В-сканы, А-сканы и С-сканы легко сохраняются на обычные SD-карты при помощи режима «Заморозка» в формате image-ready для быстрого документирования или составления отчета
Поддерживает работу с энкодером, что позволяет однозначно определять координаты дефекта от «нуля» дефектоскопии

Применение:

Нефть и газ (трубопроводы, емкости, сварные соединения продольные, поясные сварные соединения, сопла и фланцы, толстостенные резервуары под давлением)

Электроэнергетика, атомная энергетика (сварные швы, сосуды под давлением, системы трубок, лопатки турбин, роторы, композитные материалы)

Авиакосмическая промышленность (царапины и насечки (Scribe Line), варные швы, шасси, композитные структуры (расслоение и расклеивание)

Транспорт (рельсы, сварные швы, точечная сварка, оси, валы)

Технические характеристики стандартного дефектоскопа/дефектоскопа на фазированных решетках

	Стандартный	Фазированная решетка
Генератор импульсов	Косые импульсы	Прямоугольные импульсы
Частота следования импульсов	15-2000 Гц, автоматическая/ручная	15-7680 Гц
Импульсное напряжение		От 50 В до 150 В (шаг 2В)
Время нарастания импульса
Демпфирование	50 или 1000 Ом (на выбор)
Режим работы	Совмещенный, раздельно-совмещенный	Совмещенный
Входное сопротивление приемника	1000 Ом в раздельно-совмещенном режиме	220 Ом
Максимальное входное напряжение	40 В от пика до пика	200 мВ от пика до пика
Ширина полосы частот/полоса пропускания усиления	От 1 до 13 МГц при -3 дБ	На выбор
Выбор частоты	1,0, 2,0, 2,25, 4,0, 5,0, 10 и 13 МГц + широкая полоса частот	,2 3, 4 и 5 МГц узкополосный, низкочастотный, 4,0 МГц, высокочастотный 5,0МГц и широкая полоса частот
Детектирование	Полож. Полуволна, отриц. Полуволна, двухполупериодное детектирование и радиочастота	Полож. Полуволна, отриц. Полуволна, двухполупериодное детектирование и радиочастота
Аналоговое усиление	0-110 дБ	0-40 дБ
Цифровое усиление		От 0 до 53,9 дБ в зависимости от выбора АПЕРТУРЫ
Физические преобразователи		От 1до 32
Виртуальные преобразователи		От 1 до 16
Количество циклов		От 1 до 128
Длительность импульса		От 20 до 500 нс
Скорость звука	От 250 до 16000 м/с	От 1000 до 16000 м/с
Диапазон Продольная волна в стали Поперечная волна в стали	0-14060 0 – 7626	0-1073 мм 0-1073 мм
Задержка экрана	-15 до 3500 мкс	1 м
Автоматическая калибровка генератора развертки	Стандарт
Отсечка	0-80%	0-80%
ВРЧ	От 60 дБ до 12 дБ/мкс	15 точек при 6 дБ/мкс
Стробы	А и В	А, В или IF
Начало строба	0 мм до полного диапазона	0 мм до полного диапазона
Ширина строба	1 мм до полного диапазона	1 мм до полного диапазона
Логика срабатывание строба	Выключено, положительно и отрицательно (выключено, совпадение и несовпадение)	Выключено, положительно и отрицательно (выключено, совпадение и несовпадение)
Режимы измерения времени прохождения	По фронту/по пику	По фронту/по пику
Метод сканирования		Линейный и секторный
Доступные режимы просмотра	А-скан, В-скан	А-скан, В-скан и С-скан
Отображаемые параметры	Амплитуда, путь звука и зондирующий импульс	Луч, амплитуда, путь звука, зондирующий импульс для текущего луча и для всех лучей
Разрешающая способность	5 нс	5 нс
Отображаемые единицы измерения	Мм	Мм
