Сканер NDT PaintBrush для контроля коррозии
NDT PaintBrush — двухкоординатный сканер для коррозионного мониторинга. Он работает как на прямых, так и на криволинейных поверхностях за счет универсальной гибкой конструкции. Ультразвуковой сканер NDT PaintBrush удобно помещается в руке и обладает малым весом.
NDT PaintBrush позволяет точно определять свое местоположение на поверхности благодаря двум энкодерам. Данные энкодеры идентифицирует местонахождение в реальном времени, что помогает пользователю отследить области, которые не были отсканированы.
Основным преимуществом данного сканера является его независимость от координатной сетки. Сканер можно вести по любой поверхности в любом направлении, не соблюдая строгое движение по прямой. Данная система реализована благодаря двум встроенным энкодерам, что и позволяет сканеру считываться информацию и не искажать ее при смене направления сканирования.
Основные преимущества ультразвукового сканера NDT PaintBrush:
-
Свободное перемещение по любой плоской поверхности;
-
Контроль труб малого диаметра, до 100 мм;
-
Два энкодера позволяют максимально точно определять местоположение сканера и помогают понять, какие зоны остались вне контроля;
-
Простота конвертации данных в формат Exel;
-
Постороение 3-D графиков с помощью программного обеспечение UltraVision 3D.
Отрасли промышленности:
-
Нефтегазовая промышленность
-
Авиа-космическая промышленность
-
Морское судостроение
-
Автомобилестроение
PaintBrush работает в сочетании с линейкой приборов TOPAZ и программным обеспечением UltraVision.

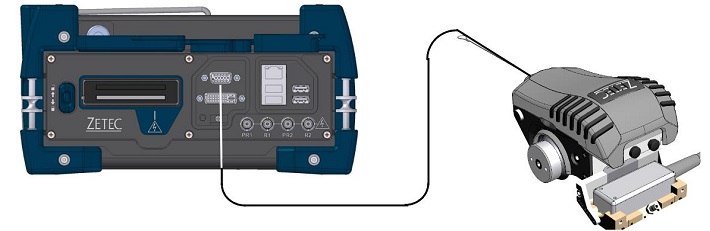

Подключение сканера к системе TOPAZ

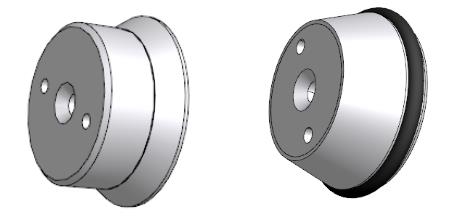

Cканер обладает магнитными колесами, которые обеспечивают устойчивое нахождение на поверхности. Для поверхностей из немагнитных материалов предусмотрены прорезиненые колеса.
Магнитные колеса УЗК сканера PaintBrush

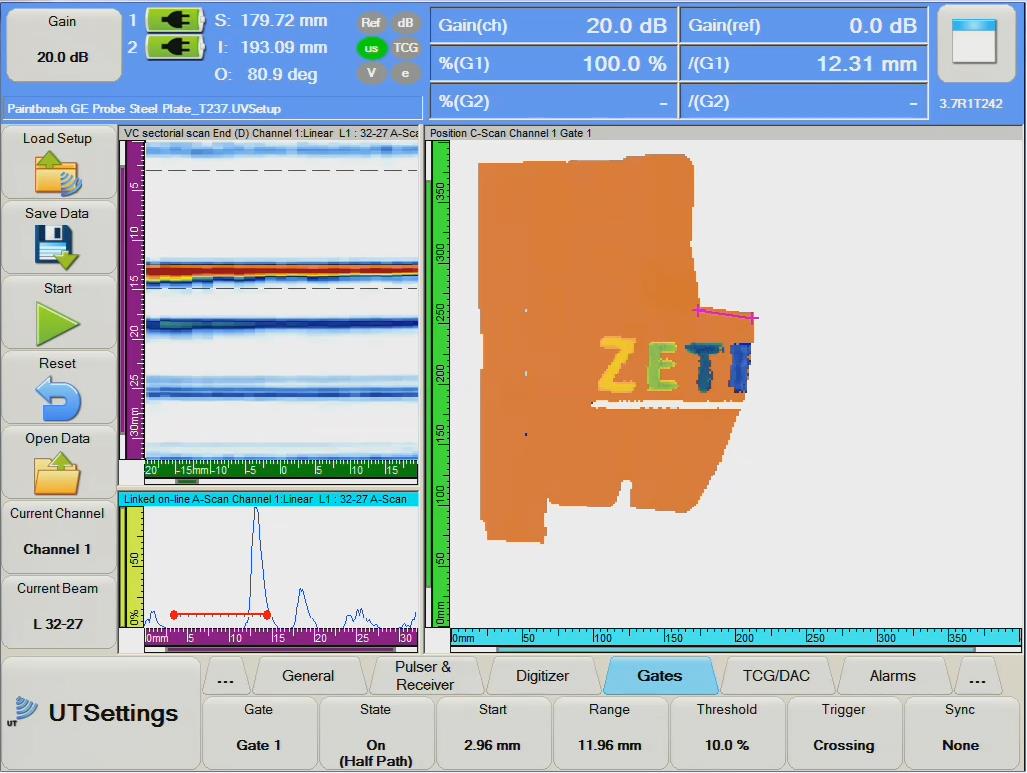

Пример использования программного обеспечения UltraVision.
Технические характеристики ультразвукового сканера для коррозийного мониторинга NDT PaintBrush
|
Размеры |
84,25 мм * 93,53 мм * 136,4 мм |
|
Вес |
1,03 кг (без кабеля) |
|
Длина кабеля |
5 м |
|
Минимальный диаметр контроля |
100 мм |
|
Погрешность энкодера |
± 1,4 мм |
|
Рабочая температура |
-20 С … 75 С |
|
Температура хранения |
-40 С … 75 С |
|
Температура поверхности, на которую рассчитан сканер |
-20 С … 150 С (время нахождения при максимальной температуре нед должно превышать 25 минут, при условии температуры воздуха 22С ) |
|
Класс защищенности |
IP66 |
|
Стандарт соответствия |
Европейский |
|
Параметры питания |
5 В ± 10%, 200 мА |
|
Кнопки |
|
|
Левая кнопка |
Начать или остановить информации / сброс позиции энкодера (удерживать 3 секунды) |
|
Правая кнопка |
Начать или остановить подачу контактной жидкости |
