Рентгеновский кроулер JME 6:CR1

JME 6:CR1 — компактный и лёгкий автономный кроулер, предназначенный для перемещения рентгеновского аппарата внутри труб диаметром от 135 до 457 мм. Используется с панорамными аппаратами мощностью 160-180 кВ. Применяется для контроля кольцевых стыковых сварных швов в сооружениях цилиндрической формы, таких как трубопроводы для транспортировки нефти и газа.

Рентгеновский кроулер JME 6:CR1 представляет собой самую компактную модель в линейке производителя, что является его главным преимуществом и позволяет исследовать трубопроводы небольшого диаметра. Встречается также название JME MINI 6"-18", в котором отражён диапазон доступных диаметров труб в дюймах. Кроме того, кроулер оснащён системами безопасности, которые не позволят дорогостоящему оборудованию потеряться в трубопроводе.

Вся линейка рентгеновских кроулеров JME изготавливается из высококачественных материалов, обеспечивающих коррозионную стойкость и продолжительный срок службы. Кроулеры имеют модульную конструкцию, простую и лёгкую для обслуживания в полевых условиях. В электронных схемах используются компоненты военной спецификации для надёжного функционирования в суровых условиях.

135  мм
Минимальный доступный диаметр трубы

Состав модульной конструкции кроулера JME 6:CR1

Методика контроля

Контроль проводится по методике «одна стенка — одно изображение», Single Wall Single Image (SWSI). Источник излучения с помощью кроулера JME 6:CR1 помещается в трубу, рентгеновская плёнка оборачивается вокруг трубы снаружи, и выполняется экспонирование. Панорамное просвечивание позволяет получить ренгенограмму сварного шва целиком за одну экспозицию, что делает метод быстрым и экономически эффективным для проверки трубопроводов большой протяжённости.

Схема панорамного просвечивания сварного соединения трубы

Магнитная система управления

Управление кроулером JME 6:CR1 осуществляется с помощью магнитной системы, которая предназначена для замены традиционной практики применения изотопов и маломощных рентгеновских аппаратов. Это позволяет избежать влияния радиации на здоровье оператора.

Для передачи сигналов управления на детектор кроулера используют магнитоп — магнитный передатчик. Провода и другие соединения в данном случае не нужны. Низкочастотные сигналы управления передаются посредством магнитного поля. Кроулер JME 6:CR1 может получать команды на перемещение, остановку и выполнение экспозиции.

Магнитная система управления подходит для применения в трубах с толщиной стенки до 40 мм по стали. Позиционирование кроулера и управление движением происходит с точностью ±5 мм. Магнитоп работает от аккумулятора и совместим с любым кроулером JME.

Технически магнитный детектор размещается на том же месте кроулера, где ранее находился изотопный детектор. Встроенный универсальный декодер позволяет заменять магнитную систему на изотопную, и наоборот, в случае возникновения такой необходимости. Замена происходит без вмешательства в другие части конструкции кроулера.

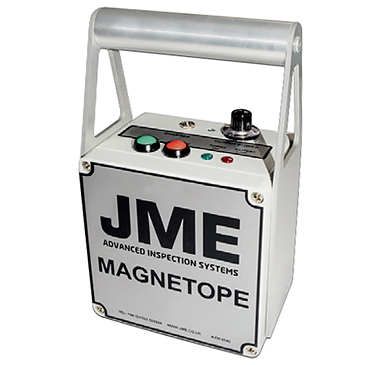

JME MAGNETOPE — магнитный передатчик сигналов

Положение кроулера JME 6:CR1 с рентгенаппаратом в трубопроводе относительно магнитопа
