Пирометры серии PYROSPOT 80
Портативные высокоточные промышленные пирометры в алюминиевом корпусе с USB-интерфейсом. В серию входят пирометры PYROSPOT DS 80N (от 250 °C до 2000 °C), DG 80N (от 500 °C до 2500 °C) и DSR 80N (от 650 °C до 1700 °C или от 850 °C до 3000 °C). - Специальные и цветовые пирометры - Небольшие точки измерения 1,9 мм - Точная оптика с простой фокусировкой.
Тип оборудования: стационарный пирометр
Производитель: DIAS Infrared Systems, Германия
Особенности:
- Для измерения температуры от 250 °C до 3000 °C
- Специальные и цветовые пирометры Высокая точность
- Небольшие точки измерения 1,9 мм Малое время отклика от 2 мс
- Точная оптика с простой фокусировкой
- Конгруэнтное наблюдение через объектив с точной маркировкой поля измерений
- Подстройка диоптрий и фильтр для защиты глаз Сохранение максимального значения
- Прочный алюминиевый корпус
- Оптика для измерения очень мелких объектов Интерфейс USB
Описание и применение
Пирометры серии PYROSPOT 80 – это высокоточные, прочные и мощные устройства для измерения температуры от 250 °C до 3000 °C, особенно в тяжелой промышленности. Устройства PYROSPOT DS 80N и DG 80N – это спектральные пирометры, модель PYROSPOT DSR 80N – цветной пирометр.
На задней стороне устройства есть 4-символьный экран и 4 кнопки. Экран показывает текущую температуру в режиме измерений и соответствующий параметр при настройке устройства при помощи кнопок.
Оптику можно фокусировать постоянно в широком диапазоне при помощи винтовой резьбы. Таким образом, выполняется точная регулировка расстояния. Благодаря использованию закаленного антибликового покрытия объектив очень прочен, легок в очистке и подходит для промышленных целей. Очень широкое поле зрения при беспараллаксном наблюдении через объектив упрощает наведение пирометра на объект измерений. Благодаря увеличенному расстоянию между глазами у окуляра, один зеркально-линзовый объектив можно также использовать при ношении очков и касок. Пирометры с диапазоном измерения выше 2000 °C оснащены встроенным поляризационным фильтром для непрерывной регулировки яркости поля зрения.
На задней стороне устройств находится порт USB, через который измеренные значения передаются в компьютер для записи. Все параметры можно регулировать на пирометре во время работы.
Типовые применения:
- Производство железа и стали
- Металлургия
- Стекольная и керамическая промышленность
- Полупроводниковая промышленность
- Химическая промышленность
Технические характеристики пирометров PYROSPOT Серия 80
|
Тип |
DG 80N |
DS 80N |
DSR 80N |
|
|
Диапазон температур |
от 250 °C до 2000 °C |
от 500 °C до 2500 °C |
от 650 °C до 1700 °C |
от 850 °C до 3000 °C |
|
Номер для заказа |
4801071301 |
4800071301 |
4802071302 |
4802071304 |
|
Спектральный диапазон |
1,1 – 1,7 мкм |
0,8 – 1,1 мкм |
0,95 мкм |
1,95 мкм |
|
Фокусное расстояние |
от 0,4 м до ∞ |
от 0,4 м до ∞ |
от 0,4 м до ∞ |
|
|
Соотношение расстояний |
175 : 1 |
210 : 1 |
80 : 1 |
150 : 1 |
|
Время отклика (t98) |
≦ 50 мс (T > 250 °C) ≦ 2 мс (T > 750 °C) |
≦ 50 мс (T > 550 °C) ≦ 2 мс (T > 750 °C) |
10 мс |
|
|
Погрешность измерения |
0,3 % от измер. значения, но мин. 4 K1 |
0,3 % от измер. значения, но мин. 4 K1 |
1 % от измер. знач. |
|
|
Воспроизводимость |
1 K |
1 K |
2 K |
2 K |
|
Температурный коэффтциент |
≦ 0,25 K/K (для Tокруж. |
|||
|
Цифровой выход |
периодический вывод измеряемой величины с регулируемым временем цикла |
|||
|
Интерфейс |
USB |
|||
|
Разрешение экрана |
1 K |
|||
|
Разрешение USB |
0,1 K в оконечном режиме встроенные |
|||
|
Питание |
батареи, штекер питания |
|||
|
Время работы батареи |
около 12 часов, при непрерывной работе для Токруж. = 23 °C |
|||
|
Предел влажности |
ОВ 95% макс. (без конденсации) |
|||
|
Темпер. окр. среды |
от 0 °C до 50 °C |
|||
|
Темпер. хранения |
от -20 °C до 60 °C |
|||
|
Корпус |
алюминий |
|||
|
Класс защиты |
IP40 согласно DIN 40050 |
|||
|
Масса |
около 1,1 кг |
|||
|
Наведение на цель |
когруэнтное и беспараллаксное наблюдение через объектив с точкой измерения, подстройка диоптрий и поляризац. фильтр |
|||
|
Функция ATD |
для автоматического определения объекта и расчета измеренного значения |
|||
|
Комплект поставки |
пирометр, штекер питание/зарядное устройство, кабель USB V/K 11/D (1,8 м), программное обеспечение, сумка, руководство |
|||
1 Для ε = 1, Tокруж. = 23 °C.
2 от измеренного значения/K, отклонение к Tокруж.= 23 °C.

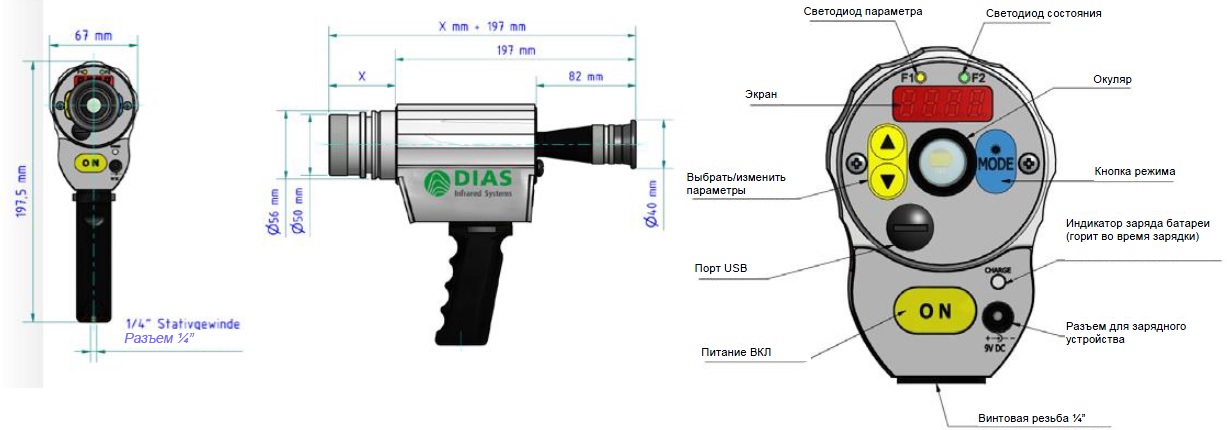

Габаритные чертежи виды
*Технические характеристики и комплект поставки пирометра могут быть изменены производителем без предварительного уведомления.
