PALM

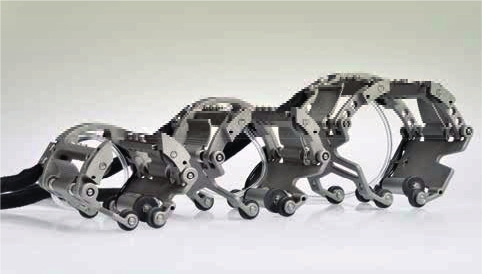

Ультразвуковой дефектоскоп-сканнер на фазированных решетках PALM предназначен для проверки сварных соединений труб малого диаметра в труднодоступных участках.
Неразрушающий контроль кольцевых стыковых сварных швов представляет собой сложную задачу. Швы такого типа используются в различных конструкциях, включая трубы малого диаметра в котлоагрегатах. Проверка таких соединений проводится для выявления дефектов, которые могут вызвать отказ какого-либо элемента, и как следствие, стать причиной вреда для здоровья людей или ущерба для окружающей среды.
Четыре фактора, определяющие качество данных проверок:
• Безопасность
• Продолжительность проверки
• Точность и надежность измерений
• Качество обработки данных
Краткое описание
- Компактность, легкость и прочность
- Обеспечивает легкий доступ в ограниченные пространства шириной до 12 мм
- Оптимальная система с подпружиненным открывающимся зажимом
- Отсутствие осевого скольжения
- Качественный сигнал ультразвукового датчика
- Надежные результаты измерений
- Быстрая и простая интерпретация данных, полученных в ходе измерений
- Возможность использования как для труб из ферромагнитных, так и неферромагнитных материалов.
- Возможность использования с различными датчиками и клиновыми насадками
- Высокое качество измерения кольцевых швов труб для каждого размера тубы
- Требует участия одного оператора
- Простота установки
- Параллельный способ установки для проведения проверки с обеих сторон
- Соответствие требованиям CE (водонепроницаемость и защита от ржавчины)
Эксплуатационная информация

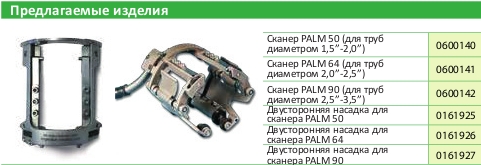

Линейка сканеров PALM предназначена для проверки труб диаметром от 1,5’’ до 3,5’’. Указанные приборы могут использоваться совместно с различными клиновыми насадками и датчиками на фазированных решетках для обеспечения любых мероприятий по проверке, независимости от толщины трубы, материала и критериев контроля.
Сканеры PALM могут комплектоваться широким набором дополнительного оборудования для упрощения проведения проверки и/или эксплуатации оборудования.
Сканер PALM с двухстронней насадкой
При проведении неразрушающего контроля кольцевых стыковых сварных швов вручную бывает непросто обеспечить высокие критерии безопасности, продолжительности испытаний, точности измерений и одновременно надежности и качества обработки полученных данных. Новые швы или швы после ремонта обычно проверяются путем радиографической дефектоскопии. Применение данной технологии требует удаления рабочих из зоны проведения измерений, а также значительного времени на проявление пленки. GE Inspection Technologies представляют проверенные в эксплуатации ультразвуковые дефектоскопы-сканнер на фазированных решетках PALM, обеспечивающие непревзойденную простоту в использовании для оператора, превосходное качество и новейшие инженерные решения.
Ультразвуковые датчики на фазированных решетках и клиновые насадки, спроектированные специально для данного оборудования, обеспечивают выдающее качество при проведении контроля. Датчики и сканнеры поставляются комплектно с соединителем датчика OmniscanTM и адаптером преобразователя.
Датчики низкого профиля на фазированных решетках с фокусировкой
Антенная решетка с фокусировкой в горизонтальной плоскости
При использовании на выгнутых поверхностях, например, на поверхности труб, датчиков с угловым пучком с плоскими контактными элементами может возникнуть расфокусировка звукового пучка. Особенно часто данное явление возникает при значительной ширине датчика по отношению к радиусу закругления поверхности. Поэтому GE Inspection Technologies разработаны датчики на антенных решетках с боковой фокусировкой с вогнутым распределением пучка по вертикали (CCEV) для использования со сканнерами PALM. При использовании данной технологии дефокусирующий эффект поверхности не только не мешает фокусировке, но напротив, только увеличивает разрешающую способность устройства в горизонтальной плоскости, по сравнению с датчиками без фокусировки.
Применение двухсекционной решетки особенно оправдано при проведении двухсторонних проверок. Рассчитанная на присоединения двух датчиков к одному коннектору, она предоставляет наилучшее разрешение при измерениях без необходимости приобретать дополнительный сплиттер.
Двухсекционная решетка с фокусировкой в горизонтальной плоскости с Y-кабелем.
Низкопрофильная фазированная решетка
с фокусировкой в горизонтальной плоскости
