Настольные электромеханические машины NOVARTONIC E-T
Электромеханические универсальные испытательные машины NOVATRONIC E-T применяются для проведения статических испытаний на растяжение, сжатие и изгиб в лабораториях контроля качества на предприятиях машиностроения, металлургии, в научно-исследовательских институтах, а также в других смежных областях производства.
Испытательные машины NOVATRONIC E-Т предназначены для проведения испытаний металла, ткани, резины, пластмассы и других материалов.
Принцип действия испытательных машин NOVATRONIC E-Т основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Программное обеспечение для управления испытательными машинами NOVATRONIC E-T позволяет настраивать параметры испытаний в соответствии с российскими и международными (европейскими, американскими и др.) стандартами: ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019, ISO 6982-1, ISO 6892-2, ISO 6892-3, ASTМ E8, ASTM A370, ASTM E21, ASTM E4, ISO 7500-1
Испытательные машины NOVATRONIC E-Т внесены в Госреестр СИ РФ, номер СИ в Госреестре 62393-15.
Основные особенности:
- Точные и воспроизводимые измерения, отражающие истинные характеристики образца, а не силовой рамы.
- Жесткие направляющие колонны усиливают боковую жесткость рамы и обеспечивают вертикальное движение траверсы.
- Движение траверсы осуществляется одновременно по направляющим колоннам по винтонарезным столбам посредством шаровинтовой передачи.
- Точное позиционирование траверсы приводит к уменьшению разброса данных измерений и повышению общей точности измерений.
- Универсальный силоизмерительный датчик, работающий в двух режимах (сжатие/растяжение), позволяет эффективно использовать разнообразную оснастку.
- Высокий уровень безопасности, отвечающий всем международным стандартам.
- Возможность полного контроля и управления машиной с помощью компьютера через USB-интерфейс, калибровки датчиков, установки пределов измерений, осуществление контроля параметров испытания, сбора и сохранения данных.
- Широкий выбор захватов и другой оснастки для испытаний, климатических камер, экстензометров.
 |

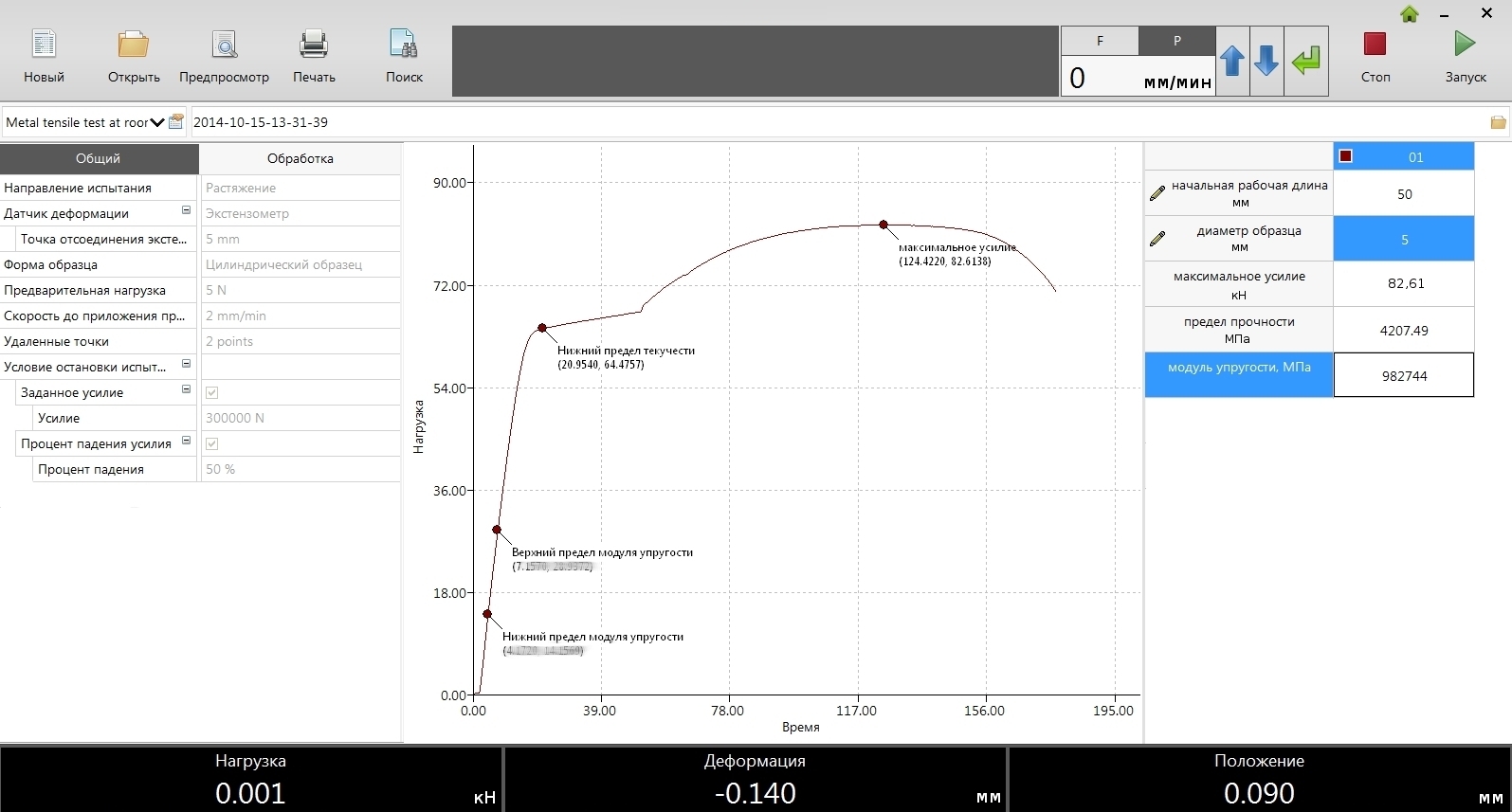

Программное обеспечение KeyMaster на русском языке. Основной модуль обеспечивает проведение испытаний, управление системой, сбор данных и расчет параметров в соответствии с требованиями международных (ISO, ASTM) и российских (ГОСТ) стандартов на испытания металлических образцов на растяжение, сжатие, изгиб, испытания по заданному шаблону нагружения, циклирование, трапециевидное нагружение и пр. |
|

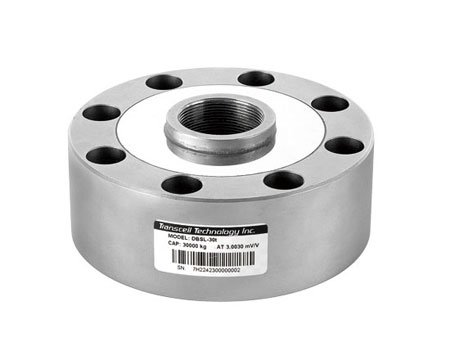

Высокоточный силоизмерительный датчик. Силозмерительный датчик выполнен из высоколегированной нержавеющей стали. Высокая точность и стабильность, малое поперечное сечение, легкость установки. Защита от коррозии с помощью никелевого покрытия. Возможность комплектации машины несколькими силоизмерительными датчиками. |
|
|
Контроллер с замкнутым циклом управления и сбора данных. Интерфейс USB 2.0. Обмен данными между машиной и компьютером со скоростью до 12 Мб / с. Контроль и остановка испытания в реальном времени. 8-канальный 24-битный АЦП (аналого-цифровой преобразователь). Эффективное разрешение нагрузки 1 / 350 000 во всем диапазоне. Контроль скорости обмена до 5 МГц в режиме реального времени. |
|

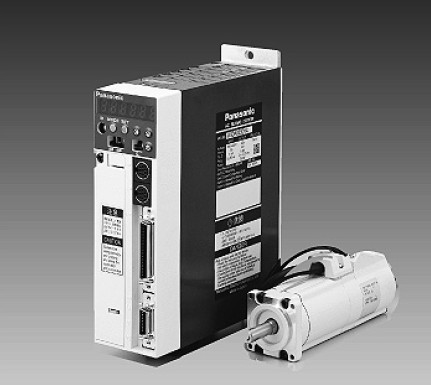

Высокоскоростной высокоточный сервопривод. Не требует технического обслуживания. Сервопривод рассчитан на работу на полной скорости при максимальном усилии. Стабильная работа на низких скоростях. Высокая скорость позиционирования. Три режима управления: положением, скоростью, моментом. Режим позиционирования осуществляется только по внешнему импульсному сигналу задания, а режимы скорости и момента - как по внутренним параметрам, так и по аналоговым сигналам задания. Эффективное подавление вибрации. Три группы полосовых режектроных фильтров, автоматически минимизирующих и полностью устраняющих вибрацию исполнительного механизма. Встроенный тормозной резистор. |
 |

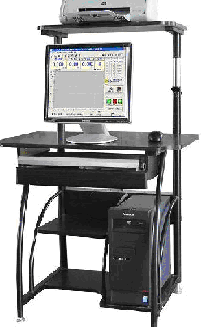

Компьютер и принтер. |
| Модель | Е1-Т | Е2-Т | Е5-Т | Е10-Т | Е20-Т | Е30-Т | Е50-Т |
| Максимальная нагрузка, кН | 1 | 2 | 5 | 10 | 20 | 30 | 50 |
| Стандарт калибровки датчика силы | ISO 7500, класс точности 0,5 | ||||||
| Диапазон измерения нагрузки | от 0,4% до 100% полной шкалы | ||||||
| Точность измерения нагрузки, % | ±0,5 % | ||||||
| Разрешение нагрузки | 1 / 350 000 полной шкалы | ||||||
| Точность измерения перемещения | ±0,50 % от считываемой | ||||||
| Разрешение шкалы перемещения, мкм | 0,06 | ||||||
| Диапазон скоростей нагружения, мм / мин | 0,001-500 | ||||||
| Точность скорости траверсы | в пределах ±0,5 % от заданной | ||||||
| Ход траверсы, мм | 1100 (1450 по заказу) |
||||||
| Ширина рабочего пространства | 420 | ||||||
| Габаритные размеры, мм | 780 х 660 х 1740 | ||||||
| Масса машины без оснастки, кг | 400 | ||||||
| Параметры питания | 220 В±10% переменного тока, 50 / 60 Гц | ||||||
| Потребляемая мощность, кВт | 0,85 | ||||||
