Маятниковые копры серии TE JB-300
Маятниковые копры серии Jinan TE JB-300 предназначены для испытания металлов по методу Шарпи, который заключается в измерении энергии разрушения образцов при их испытании на двухопорный ударный изгиб. Принцип действия маятникового копра серии Jinan TE JB-300 основан на измерении количества энергии, которая затрачивается на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара, и после разрушения образца.
Маятниковые копры серии Jinan TE JB-300 оснащены устройством измерения сигнала с оптико-электрическим датчиком, который предназначен для отслеживания положения молота, а также дальнейшего расчета результатов измерения при помощи специализированного программного обеспечения.
Маятниковые копры серии Jinan TE JB-300 спроектированы и изготовлены в соответствии со следующими стандартами: GB/T3808-2002 (ISO148-2-1998), ASTM-E23-98, а также ГОСТ 9754.
Маятниковые копры серии JB-300 внесены в Госреестр СИ РФ, номер СИ в Госреестре 63168-16.
Условия эксплуатации:
- Отсутствие вблизи установки вибраций, коррозионно-активных сред, влияния сильного электромагнитного поля.
- Установка на бетонном фундаменте толщиной не менее 300 мм или жесткая фиксация на основании массой более 800 кг.
- Установка с выравниванием по уровню горизонта 0,2/1000 мм с помощью анкерных болтов и клиньев.
Внешний вид маятниковых копров Jinan серии TE серии JB-300:
 |
|

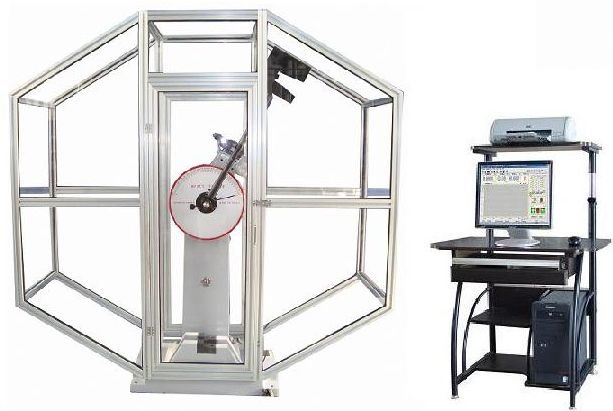

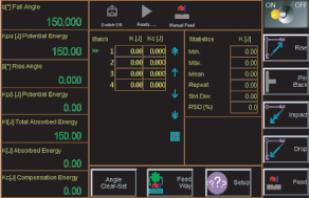

| TE JBW-300 с копьютерным управлением | TE JBS-300 с цифровым пультом управления |
 |
|

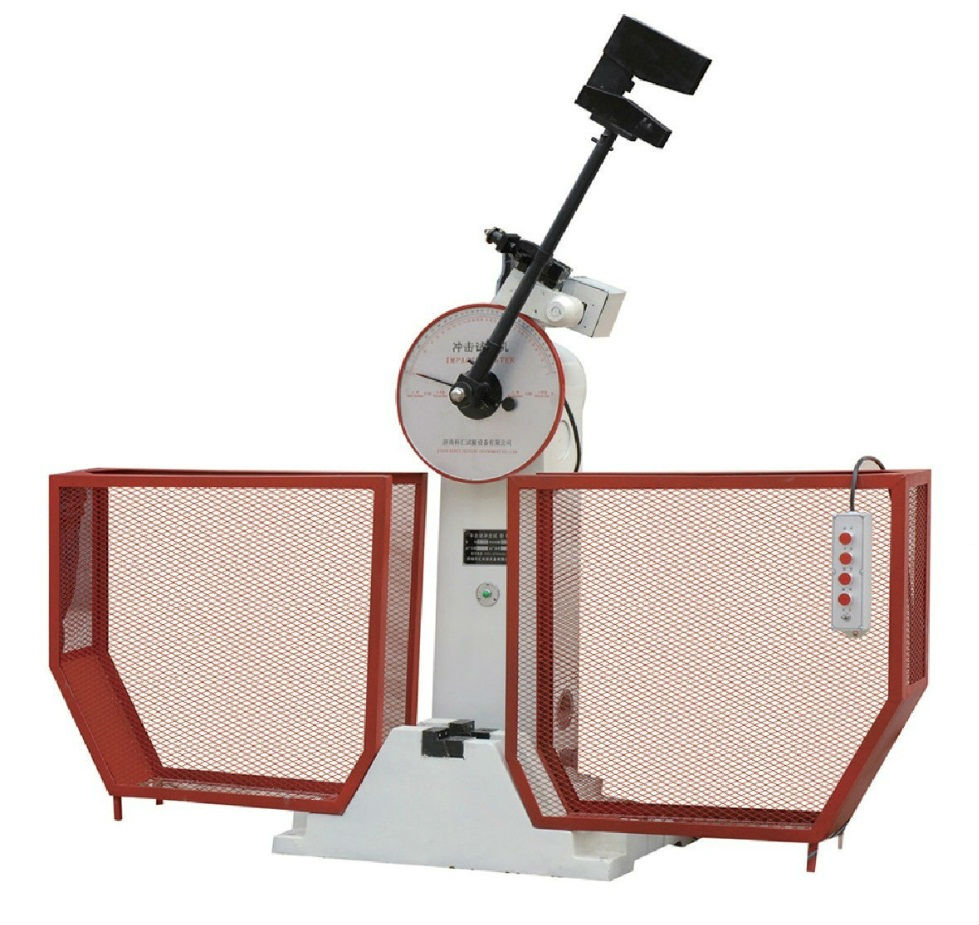

| TE JB-300B с ручным пультом управления | |
Технические особенности маятниковых копров серии TE JB-300:
|

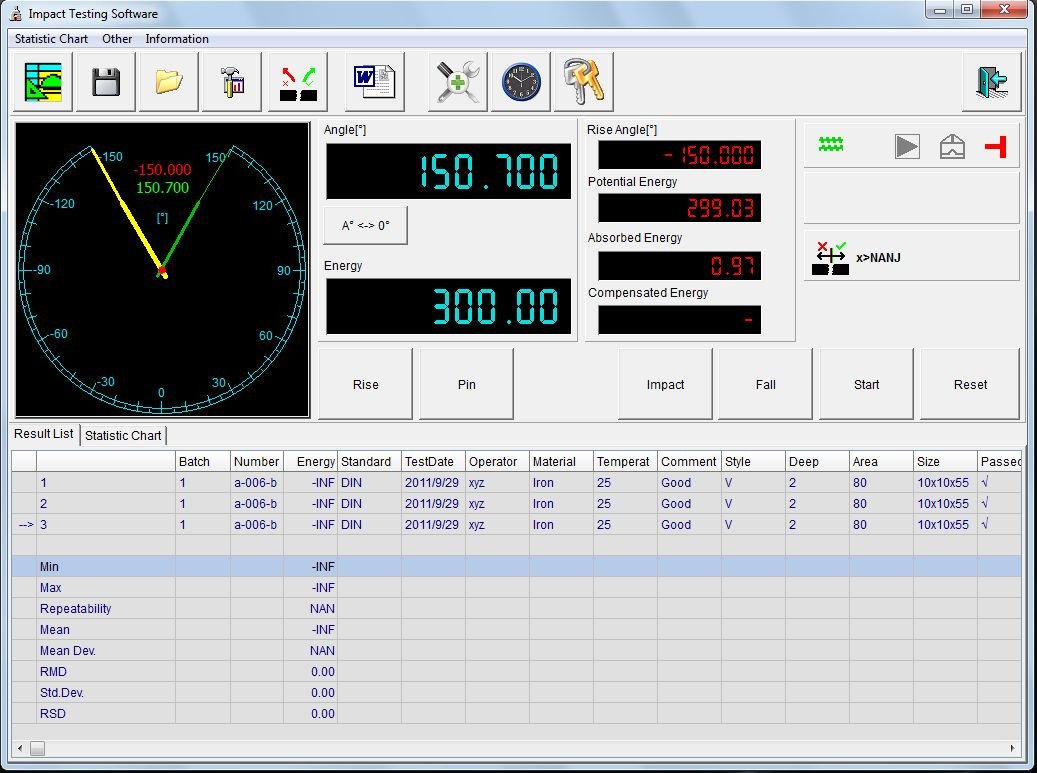

1.Русифицированное программное обеспечение. Основной модуль обеспечивает проведение испытаний, управление системой, сбор данных и расчет параметров в соответствии с требованиями международных (ISO, ASTM) и российских (ГОСТ) стандартов на испытания металлических образцов на ударную вязкость при комнатной и повышенной температурах. |
|
 |
|
2. Высокоточный подшипник с малым трением. Потери энергии без нагружения составляют менее 0,3%.
3. Высокая жесткость плеча маятника предотвращает осевые и поперечные колебания.
4. Электромагнитный сброс и блокировка молота.
5. Система безопасности, включающая полную защиту зоны испытаний, и, не позволяющая проводить испытания при открытой дверце зоны размещения образца (для моделей JB-300B и JBS-300).
6. Управление как с ручного пульта управления, так и при помощи программного обеспечения.
7. Управляющий контроллер SIEMENS.
8. Оптико-электрический датчик (производство Япония) позволяет отслеживать положение молота в реальном времени.
| TE JB-300 | |||
| Характеристики | Значение | ||
| Номинальное значение потенциальной энергии маятника, Дж |
150 | 300 | |
| Номинальная масса маятника, кг | 10,929 | 21,858 | |
| Пределы допускаемого отклонения запаса потенциональной энергии маятника от номинального значения, Дж |
0,14 | ±0,28 | |
| Потеря энергии при свободном качании маятника за половину полного колебания, Дж не более |
1 | 2 | |
| Диапазон измерений потенциальной энергии маятника, Дж | 15-150 | 30-300 | |
| Цена деления аналогового отсчетного утройства, Дж (для TE JB 300B) |
0.1 | ||
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
±1,5 | ±3,0 | |
| Номинальная скорость движения маятника в момент удара,м/с | 5,2 | ||
| Габаритные размеры (ДхШхВ), мм не более - с полузакрытым ограждением - с полностью закрытым защитным ограждением |
2124 х 600 х 1340 |
||
| Параметры питания | 380 В, 50 Гц | ||
| Потребляемая мощность, кВт | 1 | ||
| Масса, кг | 450 | 550 (c комплектующими и компьютерной системой) |
|
