Магнитопорошковый дефектоскоп МагДетектор 2500
МагДетектор 2500, производства ООО «АВЭК- Инжиниринг», предназначен для контроля деталей магнитопорошковым методом в соответствии с требованиями ГОСТ Р 56512- 2015, как в составе стационарных систем серии «Маг-Инспект», так и в качестве самостоятельного мобильного дефектоскопа.
| Презентация МагДетектор 2500 |
Стандартные функции
1. Намагничивание:
-переменный ток,
-выпрямленный однополупериодный ток,
-импульсный ток.
2. Размагничивание (встроенный режим).
Особенности
• Регулировка ширины импульса и расстояния между импульсами тока;
• Регулировка количества циклов размагничивания;
• Совместимость с вспомогательными устройствами сторонних производителей (например ITW Magnaflux);
• Изготовления индивидуальной оснастки под детали Заказчика;
• Точное задание времени намагничивания;
• Регулировка времени в режиме ток-пауза;
• Возможность использование в качестве отдельного размагничивающего устройства.

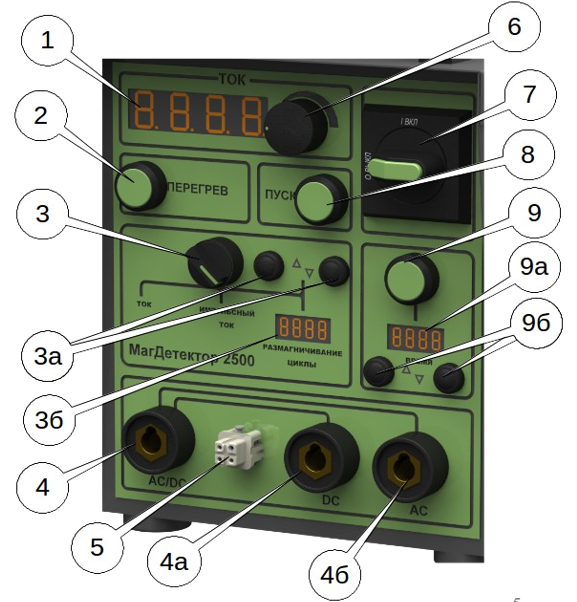

Внешний вид дефектоскопа МагДетектор 2500
|
1 — индикатор значения тока 2 — индикатор перегрева 3 — переключатель режимов тока 3а — увеличение/уменьшение 3б — индикатор количества циклов размагничивания 4 — разъём для подключения кабеля 4а — разъём для подключения кабеля в режиме постоянного тока 4б — разъём для подключения кабеля в режиме переменного тока 5 — разъём подключения педального выключателя 6 — регулятор значений тока 7 — переключатель Вкл./Выкл. 8 — пуск тока 9 — кнопка включения режима контроля с заданным временем протекания тока 9а — индикатор значений времени 9б — увеличение/уменьшение времени |
 |

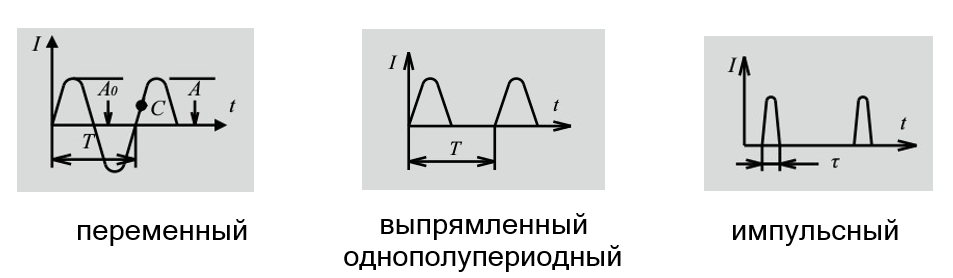

Виды токов, реализованные в МагДетектор 2500
Регулируемые характеристики импульсного тока :
1) частота импульсного тока (или его период);
2) длительность импульса.
Реализуемые схемы намагничивания
| ЦИРКУЛЯРНОЕ | ПРОПУСКАНИЕ ТОКА ЧЕРЕЗ ДЕТАЛЬ |  |
| ПРОПУСКАНИЕ ТОКА ЧЕРЕЗ ЧАСТЬ ДЕТАЛИ |  |
|
| ПРОПУСКАНИЕ ТОКА ЧЕРЕЗ ЦЕНТРАЛЬНЫЙ ПРОВОДНИК |  |
|
| ТОРОИДАЛЬНАЯ ОБМОТКА ДЕТАЛИ КАБЕЛЕМ |  |
|
| ПОЛЮСНОЕ |
НАМАГНИЧИВАНИЕ СОЛЕНОИДОМ |
 |

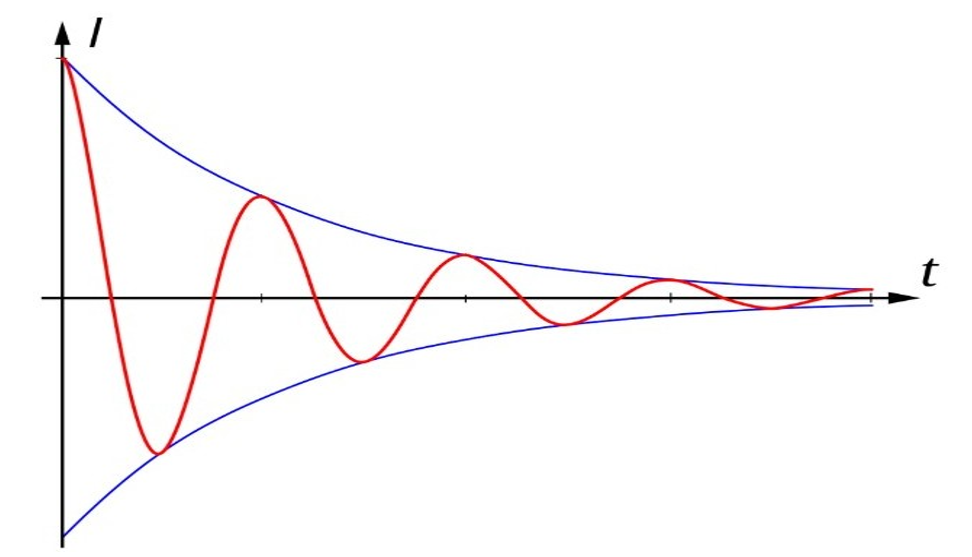

Метод размагничивания — убывающий по амплитуде ток
|
Характеристика |
Значение |
|
Амплитудное значение переменного тока, А |
250-2500* |
|
Амплитудное значение выпрямленного тока, А |
250-2500* |
|
Амплитудное значение импульсного тока, А |
до 2500 |
|
Функции |
|
|
Регулировка тока |
Плавная |
|
Индикация тока |
Амплитудное значение, дискретность 1А |
|
Погрешность индикации значения тока, не более |
10% |
|
Параметры импульсного тока |
|
|
Длительность импульса тока, с |
От 0,02 до 9,98 (с шагом 0,02) |
|
Длительность паузы, с |
От 0,02 до 9,98 (с шагом 0,02) |
|
Размагничивание |
|
|
Способ размагничивания |
Убывающим по амплитуде током |
|
Установка времени размагничивания |
От 50 до 500 периодов тока |
|
Контроль времени намагничивания |
Оператором (кнопка на ручке, педаль, клавиша на приборе) / таймером |
|
Диапазон установки таймера, с |
От 0,02 до 9,98 (с шагом 0,02) |
|
Рабочий цикл при максимальной мощности, не менее |
50% |
|
Максимальная длительность подачи тока, при максимальной мощности, не менее, с |
10 |
|
Режимы работы |
Непрерывный/прерывистый (ток-пауза) |
|
Напряжение при разомкнутой цепи, не более, В |
5 |
|
Сечение токовых кабелей, мм2 |
95 |
|
Мощность, кВА |
8 |
|
Подключение |
220В, 50Гц, 32А |
|
Сетевой кабель (длиной 3 м) |
Съемный, влагозащищенный разъем |
|
Габаритные размеры, ШхВхД, мм |
265х300х420 |
|
Масса без устройств намагничивания, кг |
30 |
