Инфракрасная высокотемпературная камера PYROVIEW 512N
Инфракрасная камера PYROVIEW 512N точно и надежно измеряет температуру бесконтактным методом и в рамках контроля технологического процесса, и наблюдения, и автоматизации процессов в металлургическом производстве.
Инфракрасная камера PYROVIEW 512N точно и надежно измеряет температуру бесконтактным методом и в рамках контроля технологического процесса, и наблюдения, и автоматизации процессов в металлургическом производстве. Для минимизации ошибок в измерении из-за кофициента излучения камета работает в коротком спектральном диапазоне от 0.8 до 1.1 мкм. Кроме того, при слишком быстрых процессах и при смене температур получение данных осуществляется в реальном времени.
Камеры применяются для длительных измерений в жестко фиксированном положении и записывают данные в высоком как графическом так и температурном разрешении о фиксированных или движущихся объектах. Таким образом процесс производства контролируется эффективно. Интерфейс Gigabit Ethernet гарантирует передачу данных без потерь и без задержек времени (частота до 60 кадров в секунду).
Большое число объективов с автоматичской фокусировкой, включая широкоугольные и телеобъективы, дают возможность подстроиться к различным размерам объектов и расстоняиям до них. Камеры поставляются или в небольшом алюминиевом корпусе "compact+", или защитном корпусе для промышленного применения "protection" в комплекте с модулем продувки воздухом и модулем водяного охлаждения.
Камера работает автономно (оснащена двумя гальванически изолированными цифровыми входами и выходами) и отслеживает процесс производства без соединения с ПК. Все параметры для автономной работы устанавляваются один раз на месте с подключенного ПК.
Модульная программа PYROSOFT для Windows настраивается на любые процессы. Бесплатная программа PYROSOFT Compact поставляется с каждой камерой.
Отличительные особенности:
- Точное бесконтактное измерение температуры в очень широком диапазоне: 600 - 1500 °C и 1400 - 3000 °C
- Высокодинамичная 2-мерная КПОМ матрица (2D-Si-CMOS), 512 × 384 пикселей
- Спектральный диапазон 0.8 - 1.1 мкм
- Интерфейс Gigabit Ethernet (1 ГБит/сек)
- Широкий динамический диапазон и аналогово-цифровой конвертер 16 бит
- Камера в небольшом корпусе "compact+" (IP54) или защитном корпусе для промышленного применения "protection" (IP65)
- Интеграция в настроенные и рабочие системы, включая настройку аппаратного и программного обеспечения
- Частота измерений 60 кадров в секунду
Технические характеристики:
| Тип устройства | 512N compact+ | 512N protection |
| Спектральный диапазон1 | 0.8 - 1.1 мкм | |
| Диапазон измерения1 | 600 - 1500 °C (один широкий диапазон), по выбору 1400 - 3000 °C | |
| Тепловая чувствительность (NETD)2,3 | ||
| Угол апертуры4 (HFOV × VFOV) | 36° × 27°, опционально: 51° × 40°, 26° × 19°, 19° × 14°, 13° × 9°, 9° × 7°, бороскоп 71° × 56°(PYROINC 512N) | |
| Датчик | Высокодинамичная 2-мерная КПОМ матрица (2D-Si-CMOS), 512 × 384 пикселей | |
| Погрешность3 | 1% от полученного значения в °C (при температуре объекта | |
| Частота измерений | 60 Гц, по выбору: 60 Гц, 30 Гц, 15 Гц | |
| Время отклика | 33 мс , по выбору: 2 / частоту измерения | |
| Интерфейсы | Gigabit-Ethernet (в реальном времени, 60 Гц), гальванич. изолир. цифровые входы (триггер) цифровые выходы (тревога) | |
| Соединения | круглый штеккер HR10A (12 контактов, питание, цифровые входы и выходы), круглый штеккер M12A (Ethernet) |
круглый штеккер M23 (16 контактов, питание, цифровые входы и выходы), круглый штеккер M12A (Ethernet) |
| Электропитание | 12 - 36 В пост., типич. 10 ВA | |
| Вес | около 1.6 кг | около 4.2 кг |
| Корпус | алюминиевый корпус IP54, 65 mm(Д)×160 mm(Ш)×79mm(В), без линзы и портов, по выбору со всепогодным корпусом и модулем наклона/поворота |
корпус для промышленного применения IP65, нерж.сталь, с модулями продувки и водного охлаждения, диам.110 mm, длина 280 mm (без монтада и портов), макс. давл. воды 6 бар, макс. давл. воздуха 2 бар, защитное окно |
| Рабочая температура камеры | –10 - 50 °C | –10 - 50 °C (без водяного охлаждения), –25 - 150 °C (с охлаждением) |
| Условия хранения | –20 - 70 °C, макс. влажность 95 % | |
| Программное обеспечение | программа PYROSOFT для Windows ®, модификации по запросу | |
1 - Имеются другие варианты.
2 - Эквивалентная шуму разница температур
3 - Данные для черного тела и температуры окружающей среды 25 °C.
4 - Автоматическая фокусировака. 5
5 - 2 % от полученного значения в °C (температура объекта > 1400 °C).

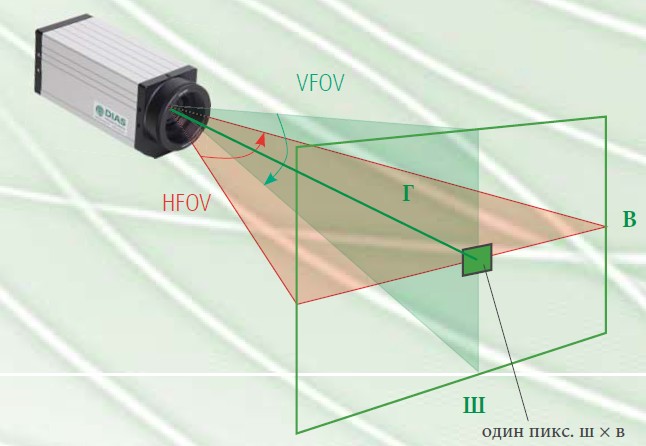

Виды оптики:
| HFOV × VFOV | Г [m] | Ш [m] | В [m] | ш [mm] | в [mm] |
| IFOV | |||||
|
36° × 27° 1.2 милирад. |
1 | 0.65 | 0.48 | 1.3 | 1.3 |
| 3 | 1.95 | 1.44 | 3.8 | 3.8 | |
| 10 | 6.50 | 4.80 | 12.7 | 12.7 | |
|
51° × 40° 1.7 милирад. |
1 | 0.95 | 0.73 | 1.9 | 1.9 |
| 3 | 2.86 | 2.18 | 5.6 | 5.6 | |
| 10 | 9 .54 | 7.28 | 18.6 | 18.6 | |
|
26° × 19° 0.9 милирад. |
1 | 0.46 | 0.33 | 0.9 | 0.9 |
| 3 | 1.39 | 1.00 | 2.7 | 2.7 | |
| 10 | 4.62 | 3.35 | 9.0 | 9.0 | |
|
19° × 14° 0.6 милирад. |
1 | 0.33 | 0.25 | 0.6 | 0.6 |
| 3 | 1.00 | 0.37 | 2.0 | 2.0 | |
| 10 | 3.35 | 2.46 | 6.5 | 6.5 | |
|
13° × 9° 0.4 милирад. |
1 | 0.23 | 0.16 | 0.5 | 0.5 |
| 3 | 0.68 | 0.47 | 1.3 | 1.3 | |
| 10 | 2.28 | 1.57 | 4.5 | 4.5 | |
|
9° × 7° 0.3 милирад. |
1 | 0.16 | 0.12 | 0.3 | 0.3 |
| 3 | 0.47 | 0.37 | 0.9 | 0.9 | |
| 10 | 1.57 | 1.22 | 3.1 | 3.1 | |
|
71° × 56° 1.9 милирад. |
1 | 1.43 | 1.06 | 2.8 | 2.8 |
| 3 | 4.28 | 3.19 | 8.4 | 8.4 | |
| 10 | 14.27 | 10.63 | 28 | 28 |
| HFOV - Гориз. поле зрения (гориз. угол апертуры) VFOV - Вертик поле зрения (вертик угол апертуры) IFOV - Мгновенное поле зрения (пространственное разрешение) D - Расстояние до объекта |
Ш - ширина изобр. |
Комплект поставки:
- ИК камера PYROVIEW 512N,
- калибровочный сертификат,
- руководство,
- программа PYROSOFT Compact.
Дополнительные принадлежности:
- Кабель Ethernet (8 контактов) M12-RJ45/Кросс/5 m
- Соединительный блок для интерфейса Ethernet, 8 контактов для корпуса "compact+"
- Монтажный набор для корпуса "compact+"
