Фазированные решетки GE Sensing & Inspection Technologies (Krautkramer)
Важнейшим фактором для получения оптимальных результатов контроля является выбор подходящего преобразователя для конкретной задачи. Требуется учитывать такие факторы, как материал, геометрия, тодщина, точность, структура поверхности и температура.
ООО НПФ "АВЭК" является официальным дистрибьютором GE Sensing & Ispection Technologies.
Основные преобразователи
Примененяются для контроля:
• Сварных соединений
• Труб, резервуаров, сосудов под давлением
• Осей, поковок, отливок
• Мостов и других сооружений
• Железнодорожных колес
• Насосов, клапанов
• Турбинных лопаток, валов
• Колесных дисков
Особенности:
-
Линейное сканирование
-
Доступны 3 типа разьемов
- Широкий спектр применения

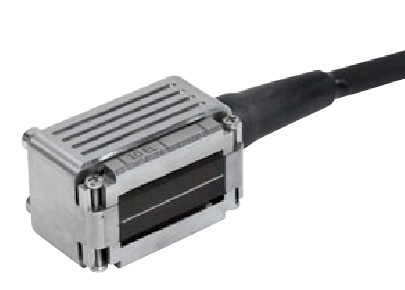

Коррозионные преобразователи
Применение:
Контроль толщины стенок, коррозии
-
Поверхностная дефектоскопия
Особенности:
-
Контроль поверхности от 1,9 мм; отверстия с плоским дном (диам. 1,5 мм)
-
Оптимальный диапазон 1,9-25,4 мм для стали
-
Поставляется с тремя различными разьемами
- Контроль износа преобразователя

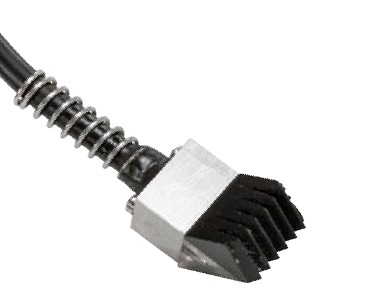

MSWS фазированные решетки
Применение при контроле:
• Сварных швов
• Труб, трубок, сосудов под давлением, контейнеров
• Насосов
• Турбинных лопаток, валов
• Колесных дисков
Особенности:
• Малая площадь контакта
• Поставляется с 3 различными разъемами
Основные
|
Номер |
Частота, МГц |
Количество элементов |
Активная площадь, мм |
А,мм |
В,мм |
С,мм |
D,мм |
E,мм |
F,мм |
|
115-100-001 |
2 |
8 |
8.0 x 9.0 |
15.0 |
28.0 |
27.0 |
21.0 |
- |
- |
|
155-100-002 |
4 |
16 |
8.0 x 9.0 |
15.0 |
28.0 |
27.0 |
21.0 |
- |
- |
|
155-100-003 |
5 |
16 |
16.0 x 10.0 |
23.0 |
34.0 |
37.0 |
25.0 |
- |
- |
|
155-100-004 |
5 |
32 |
16.0 x 10.0 |
23.0 |
34.0 |
37.0 |
25.0 |
- |
- |
|
155-100-005 |
2,25 |
16 |
16.0 x 13.0 |
22.0 |
37.0 |
36.0 |
29.0 |
- |
- |
|
155-100-006 |
2,25 |
16 |
24.0 x 19.0 |
30.0 |
45.0 |
30.0 |
37.0 |
- |
- |
|
155-100-007 |
5 |
64 |
64.0 x 10.0 |
84.0 |
36.0 |
32.0 |
36.0 |
71.0 |
28.0 |
Коррозионные преобразователи
|
№ |
Частота,МГц |
Кол-во элементов,мм |
Активная площадь, мм |
Кабель, м |
A,мм |
B,мм |
C,мм |
D,мм |
E,мм |
|
115-100-020 |
5 |
32 |
48,0х10,0 |
3,0 |
9,1 |
25,4 |
65,5 |
24,4 |
16,0 |
|
115-100-021 |
5 |
32 |
24,0х10,0 |
3,0 |
9,1 |
25,4 |
41,0 |
24,4 |
16,0 |
Фазированные решетки MSWS
|
№ |
Частота,МГц |
Кол-во элементов,мм |
Активная площадь, мм |
Кабель, м |
A,мм |
B,мм |
C,мм |
D,мм |
|
115-100-010 |
5 |
32 |
12.8 x 12.7 |
3,0 |
19,1 |
15,1 |
16,3 |
#1-64 |
|
115-100-011 |
10 |
32 |
12.8 x 12.7 |
3,0 |
19,1 |
15,1 |
16,3 |
#1-64 |
|
115-100-015 |
10 |
16 |
6.35 x 6.35 |
3,0 |
9,5 |
12,6 |
11,2 |
#1-64 |
|
115-100-012 |
5 |
16 |
12.8 x 12.7 |
3,0 |
19,1 |
15,1 |
16,3 |
#1-64 |
|
115-100-013 |
2,25 |
16 |
12.8 x 12.7 |
3,0 |
19,1 |
15,1 |
16,3 |
#1-64 |
|
115-100-037 |
5 |
16 |
6.4 x 6.4 |
3,0 |
9,5 |
12,6 |
11,2 |
#1-64 |
