Цифровые детекторы DXR250C-W и DXR250U-W

DXR250C-W и DXR250U-W — беспроводные плоскопанельные детекторы для рентгеновской дефектоскопии. Портативные и надёжные устройства обеспечивают быстрый и эффективный контроль промышленных объектов в полевых условиях. Размеры области детектирования для DXR250C-W составляют 200×200 мм, дляDXR250U-W — 405×405 мм.

При разработке плоскопанельных детекторов в компании GE учли опыт исследований в области рентгеновского контроля в медицине и промышленности. Оптимизированный детектор на базе сцинтиллятора из оксисульфида гадолиния и шагом пикселя 200 мкм обеспечивает повышенную дозовую чувствительность ипозволяет сократить продолжительность экспозиции. Это не только оптимизирует рабочий процесс, ноиспособствует большей безопасности персонала.

Типичными областями применения DXR250C-W и DXR250U-W являются проверка внутренней целостности изделий и объектов различных размеров, исследование толщин стенок на предмет коррозионного или эрозионного повреждения, контроль качества сварных швов трубопроводов, соединений труб с опорами, атакже работы на высотных конструкциях производственных объектов.

200мкм
Шаг пикселя

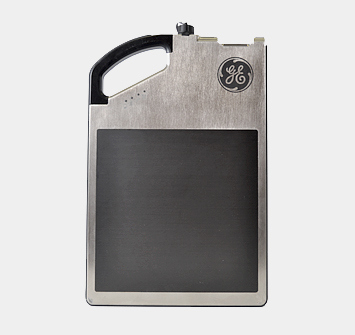

Модель DXR250C-W

• Компактный и мобильный, имеет массу 3,5 кг итолщину всего 25 мм.
• Идеально подходит для труднодоступных мест, где требуется максимальная портативность.
• Область детектирования 200×200 мм.
• Размер изображения 1024×1024 пикс.
• Гигабитный Ethernet, выделенная линия,
  Wi-Fi 802.11g.

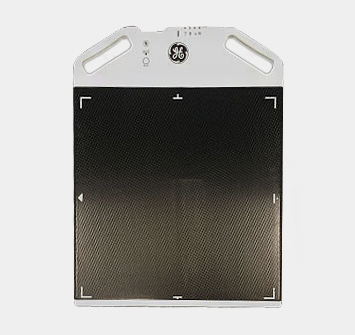

Модель DXR250U-W

• При большем размере активной области имеет массу всего 5 кг и толщину 26 мм.
• Подходит для контроля промышленных изделий средних и крупных размеров.
• Область детектирования 405×405 мм.
• Размер изображения 2048×2048 пикс.
• 100 Мбит Ethernet с подключением к разъёму аккумулятора, Wi-Fi 802.11g.

Жёсткие защитные футляры повышенной прочности

Ударопрочная конструкция

Промышленное исполнение детекторов позволяет проводить рентгеновский контроль даже в жёстких условиях. Корпус из алюминия защищён от попадания пыли и влаги, имеет подкладку для погашения вибраций и экран из углеволокна на лицевой стороне. Электронные компоненты защищены от воздействия ионизирующего излучения с помощью экранирования. Кроме того, обе версии детекторов работают в расширенном температурном диапазоне.

Отдельно поставляются особо прочные эргономичные футляры для DXR250C-W иDXR250U-W. На них имеются проушины для монтажа детекторов и накладки для усиления защиты от механических повреждений. В числе дополнительных устройств также представлены ноутбуки с усиленными ударопрочными корпусами для суровых условий работы. Портативные ПК содержат предустановленное фирменное программное обеспечение Rhythm.

Максимальная мобильность

Применение технологий доступа по Wi-Fi и аккумуляторного питания упрощает перемещение детекторов наобъектах контроля и повышает эффективность работы с ними. Беспроводная связь по стандарту 802.11g сдальностью действия до 80 м поддерживает алгоритм шифрования WEP2. Доступны варианты прямого подключения для максимально быстрой передачи изображения или через точку доступа для увеличения расстояния распространения сигнала.

Плоскопанельные детекторы DXR250C-W и DXR250U-W могут работать от встроенного аккумулятора свозможностью замены в процессе работы либо от дополнительного источника питания. Литий-ионные аккумуляторы имеют встроенный индикатор состояния заряда. Можно использовать режим энергосбережения для более продолжительной работы устройства.

Программное обеспечение Rhythm

Пакет ПО Rhythm представляет собой универсальную и адаптируемую платформу с модульной структурой, благодаря которой пользователи могут создавать конфигурации под индивидуальные задачи.

1. Модуль Rhythm RT DR Acquire служит для получения цифрового изображения и информации о нём в формате DICONDE с возможностью дальнейшей передачи и хранения снимков.
2. Модуль Rhythm Review предоставляет доступ к функциям оптимизации ианализа изображений, администрирования, составления отчётов иархивирования согласно стандарту DICONDE.
3. Для сокращения начальных затрат на проведение цифрового рентгеновского контроля есть модуль Rhythm RT Lite, разработанный специально для новичков. Он имеет простой, интуитивный интерфейс для получения и обработки изображений без предварительной подготовки оператора.

Полный пакет модулей программного обеспечения

Интерактивный режим управления DXR250C-W и DXR250U-W с помощью ПО позволяет контролировать состояние сетевого подключения детектора и отслеживать такие параметры, как мощность радиосигнала иуровень заряда аккумулятора. Реализована возможность синхронизации с импульсными рентгеновскими аппаратами, время экспозиции одного кадра увеличено до 150 секунд, что значительно расширяет области применения детекторов.
