Автоматические микротвердомеры QNESS Q10A, Q30A, Q60A
Компания QNESS предлагает новейшие разработки в области измерения твердости и микротвердости материалов. Твердомеры и микротвердомеры QNESS – это высочайшая точность измерений и качество оптики, «умная» автоматизация, современное программное обеспечение, надежность и удобство в работе.
Серия микротвердомеров QNESS предназначена для проведения типовых измерений микротвердости по методам Виккерса, Кнуппа и Бринелля.
Диапазоны тестовых нагрузок:
для Q10А 50 гс - 10 кгс (0,49-98,1 Н)
для Q30А 100 гс - 30 кгс (0,98-294,3 Н)
для Q60А 200 гс - 62,5 кгс (1,96-613,1 Н)
Прибор внесен в Госреестр СИ РФ, номер СИ в Госреестре 15633-12.
Весь модельный ряд твердомеров и микротвердомеров QNESS поставляется с современным программным обеспечением, позволяющим измерять твердость в автоматическом и ручном режимах, сохранять результаты отдельных и серийных измерений, вести статистику, экспортировать данные в формат PDF. Встроенный USB-порт позволяет распечатать протокол сразу же после проведения измерений.
Основные особенности:
- Поворотная моторизованная 6-позиционная турель.
- Динамическая регулировка высоты.
- Полностью автоматическое измерение твердости одного или нескольких образцов.
- Удобное для работы русифицированное программное обеспечение Qpix-Control.
- Полностью автоматический двухкоординатный столик с высокоточной оптической системой.
!Cоответствие стандартам ISO, ASTM
 |

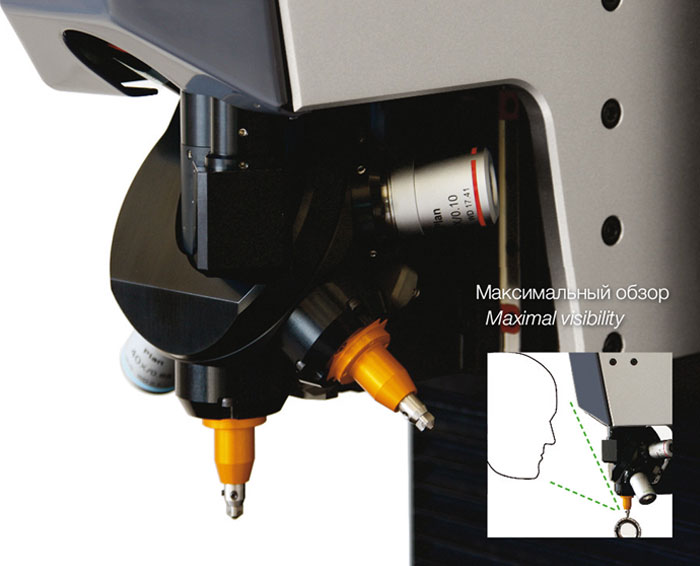

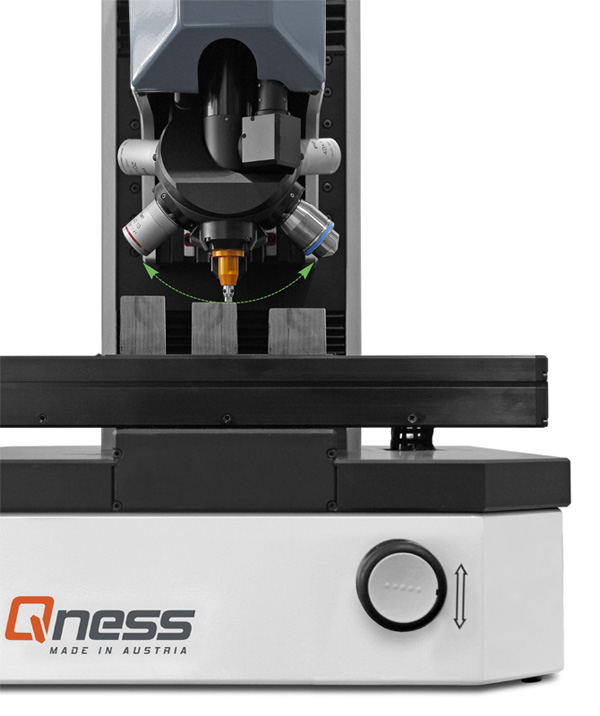

Моторизованная поворотная турель обеспечивает возможность установки нескольких инденторов и объективов. Объективы 2,5х, 4х, 10х, 20х, 40х, 65х, 100х. |
 |

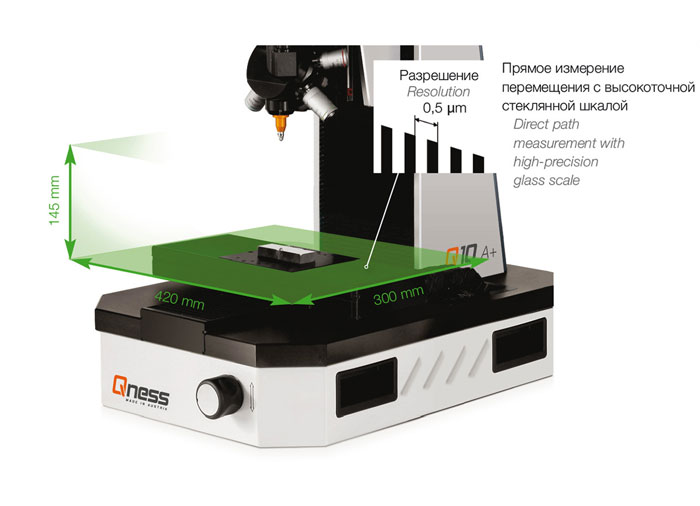

Измерительная головка с регулировкой высоты в пределах 140 мм. Регулировка скорости движения измерительной головки 0,01 - 20 мм/сек. Автоматизированное приложение нагрузки. Защита турели от столкновения с образцом. |
|

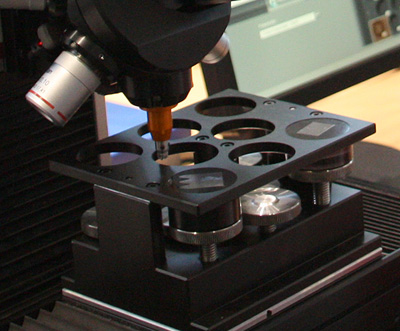

Высокотехнологичная конструкция из анодированного алюминия обеспечивает большое и хорошо организованное пространство для проведения испытаний. Полностью автоматический двухкоординатный столик с высокоточной оптической системой измерения может быть оборудован, например, 8-позиционным держателем образцов. Также по желанию заказчика могут быть изготовлены и запрограммированы особые держатели. |
|

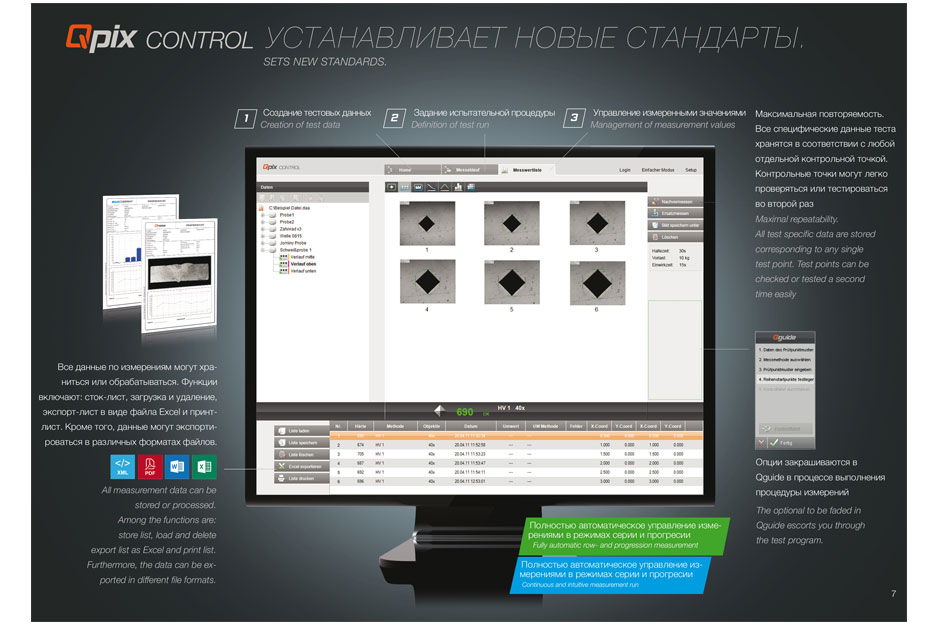

Русифицированное программное обеспечение Qpix-Control для полностью автоматического измерения твердости. Быстрая смена индентора и объектива. Двухкратный электронный зум (увеличение изображения на экране). Быстрое автофокусирование. |
|
|

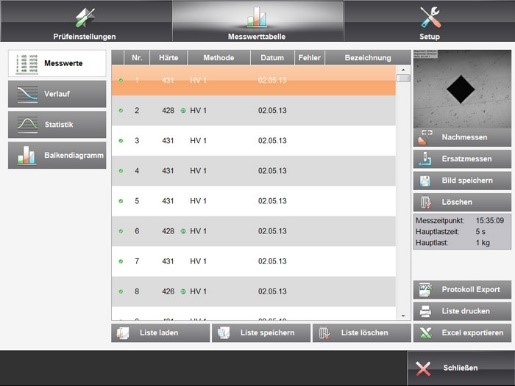

Управление данными и создание отчетов по результатам измерений. Хорошо упорядоченное управление образцами. Вся информация изложена компактно. Быстрое создание новых заданий по испытаниям. Шаблон может быть легко сохранен и загружен. |
 |
Полностью автоматическое измерение твердости. Несколько образцов и прогрессий создаются и выполняются без вмешательства оператора полностью автоматически (например, 60 прогрессий на 8 различных образцах в рамках одного цикла испытаний). |
|
|

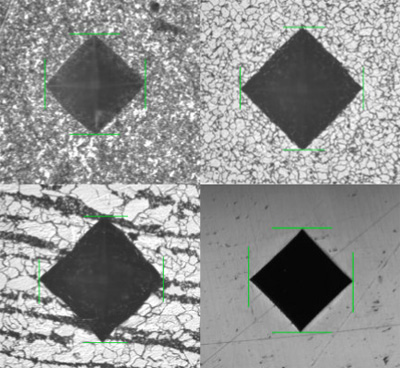

Применение регулируемого распознавания оттиска поверхности позволяет упростить подготовку образца для измерения твердости на "неоптимальной" поверхности. Соответственно может быть реализовано и автоматическое распознавание оттиска на критических поверхностях (травление, шлифование). |
 |

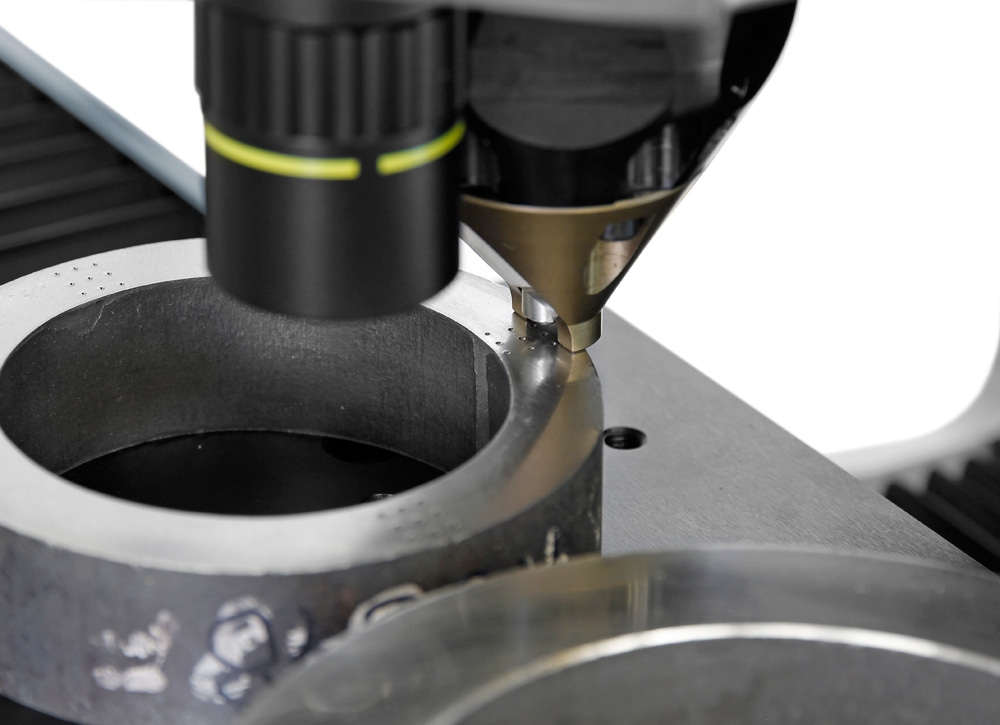

Тестирование труб. Автоматическая оценка трубы в соответствии с применимыми стандартами API. |
|
|

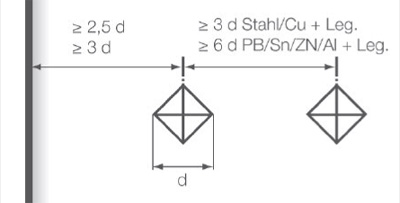

Автоматическая настройка минимального расстояния. Расстояния контрольных точек генерируются автоматически до минимального расстояния. Таким образом, результаты испытаний будут более точными. |
| Модель | QNESS Q10А | QNESS Q30А | QNESS Q60А |
| Режим работы | автоматический | ||
| Обзорная камера | - | ||
| Нагрузки | 50 гс — 10 кгс (0,49-98,1 Н) | 100 гс — 30 кгс (0,98-294,3 Н) | 200 гс — 62,5 кгс (1,96-613,1 Н) |
| Расширение нагрузки | от 1 гс (0,0098 Н) | от 1 гс (0,0098 Н) | от 1 гс (0,0098 Н) |
| по Виккерсу: шкалы HV0.05, HV0.1, HV0.2, HV0.3, HV0.5 HV1, HV2, HV3, HV5, HV10 | по Виккерсу: HV0.1, HV0.2, HV0.3, HV0.5 HV1, HV2, HV3, HV5, HV10, HV20, HV30 | по Виккерсу: HV0.2, HV0.3, HV0.5 HV1, HV2, HV3, HV5, HV10, HV20, HV30, HV50 | |
| С опцией расширения нагрузок HV0.001, HV0.002, HV0.005, HV0.01, HV0.02, HV0.025 | С опцией расширения нагрузок HV0.001, HV0.002, HV0.005, HV0.01, HV0.02, HV0.025, HV0.05 | С опцией расширения нагрузок HV0.001, HV0.002, HV0.005, HV0.01, HV0.02, HV0.025, HV0.05, HV0.1 | |
| Шкалы измерения твердости | по Кнуппу: HK0.05, HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2 | по Кнуппу: HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2 | по Кнуппу: HK0.2, HK0.3, HK0.5, HK1, HK2 |
| С опцией расширения нагрузок HK0.01, HK0.02, HK0.025 | С опцией расширения нагрузок HK0.01, HK0.02, HK0.025, HK0.05 | С опцией расширения нагрузок HK0.01, HK0.02, HK0.025, HK0.05, HK0.1 | |
| по Бринеллю: 1/1, 1/2.5, 1/5, 1/10 | по Бринеллю: 1/1, 1/2.5, 1/5, 1/10, 1/30 | по Бринеллю: 1/1, 1/2.5, 1/5, 1/10, 1/30, 2.5/31.25, 2.5/62.5, 5/62.5 | |
| Измеритаельня турель | 6-позиционная, моторизованная Свободная комплектация инденторами и объективами |
||
| Объективы | 2,5х, 4х, 10х, 20х, 40х 65х, 100х | ||
| Инденторы | Виккерса, Кнуппа, Бринелля | ||
| Интерфейс пользователя |
персональный компьютер последнего поколения,19" ЖК-монитор, клавиатура, мышь; операционная система Windows 7, предустановленное программное обеспечение Qpix-Control |
||
| Предметный стол | моторизованный столик 300 х 150 мм, управление мышью или джойстиком, перемещение по осям X-Y 150 х 150 мм | ||
| Регулировка высоты измерительной турели |
В пределах от 0 – 145 мм, со скоростью 0,01 - 20 мм/с |
||
| Вес образца | до 50 кг | ||
| Интерфейсы данных | 3 х USB, 1 х Ethernet | ||
| Габаритные размеры |
420 х 607 х 717 мм | ||
| Вес твердомера | 58 кг | ||
| Электропитание | 220 В, 50 Гц | ||
| Мощность | 0,4 кВт | ||
